Návštěva radioteleskopu Effelsberg

V rámci odborné stáže na německé observatoři Hoher List nacházející se nedaleko města Daun, kterou pořádala katedra obecné fyziky Západočeská univerzity spolu se Západočeskou pobočkou ČAS pod vedením ředitele Hvězdárny a planetária Plzeň Lumíra Honzíka, jsme měli také možnost navštívit 100m radioteleskop Effelsberg.

Poblíž města Bad Münstereifel-Effelsberg se nachází druhý největší radioteleskop s pohyblivou parabolickou anténou na světě, který patří Institutu Maxe Plancka pro radioastronomii se sídlem v Bonnu.

Radioteleskop je konstruován jako Gregorův reflektor. Primární člen se skládá z 2 352 segmentů a jeho celkový průměr činí 100 metrů. Stavba parabolické antény byla provedena tak, aby změna její velikosti způsobená např. gravitací či změnou teploty byla menší než 0,5 milimetru. Sekundární člen je zavěšen na 4 nosných ramenech a má průměr 6,5 metru.

Celá soustava je umístěna na pohyblivém 64metrovém podstavci, rychlost pohybu v horizontálním směru může dosahovat až 32° / min. Kvůli hmotnosti, která činí 3 200 tun, je maximální rychlost pohybu ve vertikálním směru poloviční (16°/min). S tímto radioteleskopem lze sledovat objekty již od 7° nad obzorem. Odchylka při navádění na objekt dosahuje pouhých 10˝.

Stavba Effelsbergu probíhala v letech 1968-1971, k uvedení do provozu došlo 1. srpna 1972. Po více jak 30 let byl největším zařízením svého druhu na světě. V současné době je pozorovací program zaměřen převážně na sledování pulsarových systémů. S tímto přístrojem lze zachytit rádiové záření na frekvencích 0,8-96 GHz.

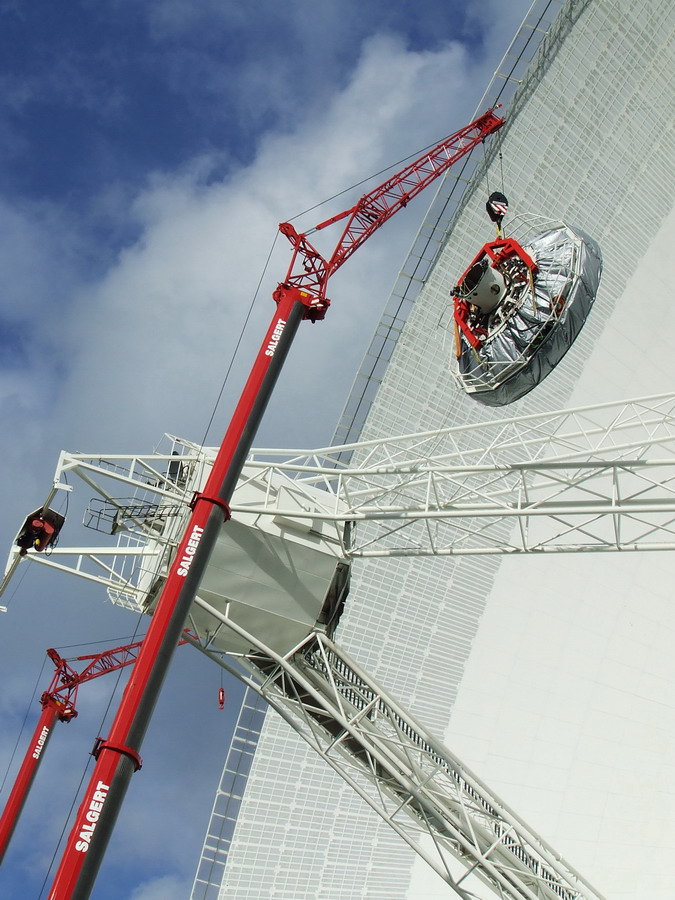

Během naší návštěvy jsme měli možnost vidět, jak se provádí obměna sekundárního členu u takto velikého přístroje za nový, který má být po zprovoznění citlivější než jeho předchůdce na frekvencích nad 10 GHz.

Více fotografií z odborné stáže, kterou pořádala Západočeská univerzita ve spolupráci se Západočeskou pobočkou ČAS, naleznete na stránce www.astro.zcu.cz
