Solarografie II – jak na to

Sluneční cesty nad dalekohledem
Autor: Maciej Zapiór

Solarografie je technika, o které lze říci, že je partyzánská. Kamery jsou vyrobeny z každodenních věcí a místa, kde jsou kamery instalovány, jsou často maskovaná. To je nezbytné, protože kamery by měly zůstat nehybné během expoziční doby dlouhé až několik měsíců.

Co potřebujete k realizaci:

    • plechovka/nádoba na dírkovou komoru/solarografickou kameru
    • nůžky
    • černá izolační páska
    • černobílý fotografický papír (může být prošlý)
    • špendlík
    • izolační nebo oboustranná lepící páska
    • trpělivost s expoziční dobou
    • scanner
    • software na grafickou úpravu obrázku (Photoshop, GIMP,..)

Nejjednodušší a nejrychlejší způsob, jak vyrobit solarografickou kameru, je z  plechovky od piva (popř. limonády). „Model“ fotoaparátu volíme podle chuti, obsah plechovky totiž samozřejmě vypijeme. Kdo má kreativní náladu, může pouvažovat nad jinou plechovou nádobu. Nevýhodnější je ovšem zvolit něco, co má válcovitý tvar, kam se nedostane nikudy světlo. Víko otevřeme nožem nebo nůžkami, poté jehlou uděláme malou dírku (asi 0,1 – 1 mm). Následující část výroby by měla probíhat za slabých světelných podmínek. Úplná tma není potřeba; stačí to udělat v noci při světle noční lampičky v druhém rohu místnosti. Do plechovky vložíme černobílý fotopapír a rohy papíru slepíme izolační nebo oboustrannou páskou. Děláme to proto, aby se papír uvnitř fotoaparátu nepohyboval při změnách teploty a vlhkosti. Papír orientujeme tak, aby nezakrýval otvor zevnitř. Poté průchod světla (dírku) uzavřeme černou izolační páskou, aby se světlo dostalo pouze dříve vytvořeným otvorem. Z kousku pásky uděláme „záklopku“ a zde se plechovka od piva promění v solárarograficlou kameru.

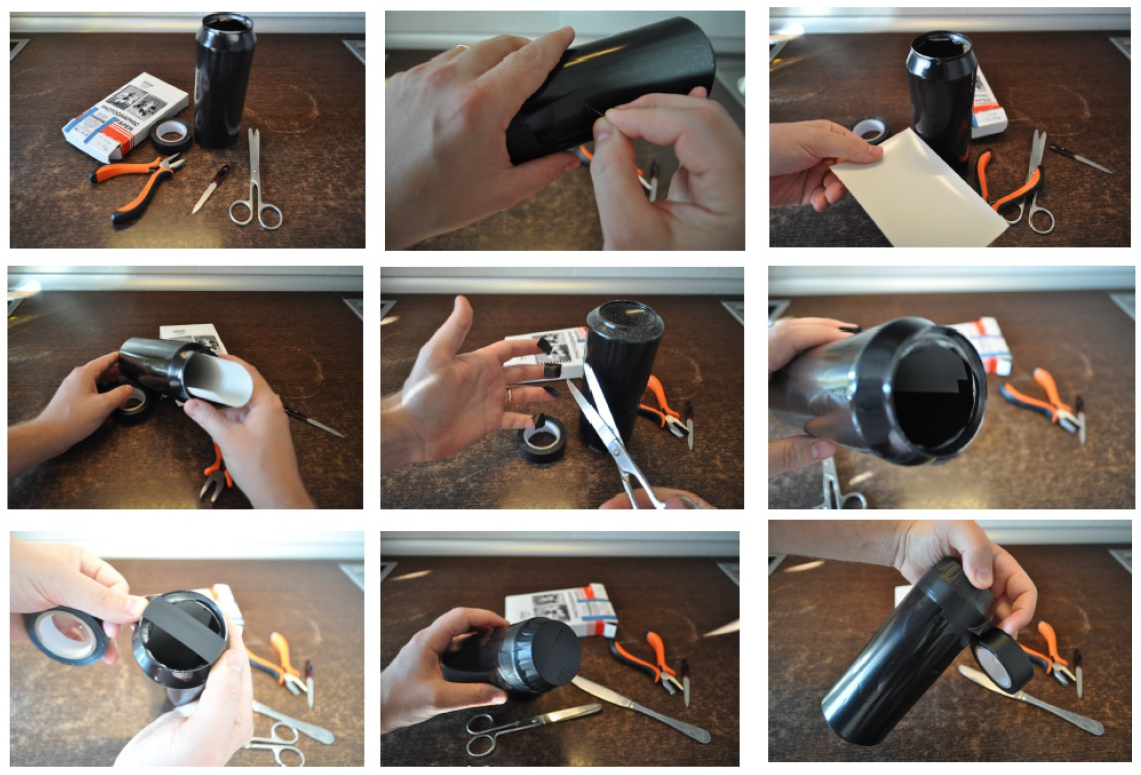

Výroba solarografické kamery Autor: Maciej Zapiór
Výroba solarografické kamery
Autor: Maciej Zapiór

Umístíme kameru na místo, kam dopadají sluneční paprsky, a pomocí montážního lepidla ji upevníme. Pro montáž lze použít i silikon, což podle vynálezce solargrafie Diega Lopeze Calvina je nejlepším způsobem. Citujeme: „No silicon – no solarigraphy“.

A čekáme.

Po několika měsících, ideálně mezi slunovraty, vyjmeme snímek z naší dírkové komory.  Připadnou vodu vylijeme a papír usušíme v temném prostoru (např. ve skříni). Protože je papír po vyjmutí z plechovky dále fotocitlivý, je nutné ho okamžitě digitalizovat („oscanovat“) a zpracovat. Část procesu zahrnuje invertování barev, aby byl obraz pozitivní, a obvykle zvýšení kontrastu. Takovým způsobem obdržíme snímek, který ukazuje svět neviditelný lidským smyslům. Snímek, který ukazuje realitu, pokud by mrknutí okem trvalo půl roku.

Úvodní solarografický snímek vyhrál Českou astrofotografii měsíce v červnu 2016.

Krásný velmi podrobný obrázkový návod vytvořil Krystian Kleszcz. Návod je v polštině, ale díky vytvořeným fotografiím není nutná znalost tohoto jazyka. Nebo si můžete pustit video vytvořené Dawidem Rycąblem ukazující výrobu solarografické kamery z hliníkové plechovky.

V dalším článku se dozvíte, co je z takového solarografického snímku možné vyčíst.

Spoluautor článku: Maciej Zapiór

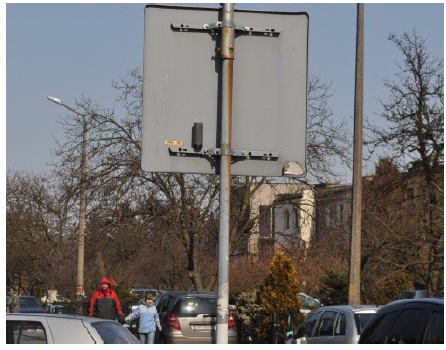

Solarografická kamera naistalovaná ve veřejném prostoru. Autor: Maciej Zapiór
Solarografická kamera naistalovaná ve veřejném prostoru.
Autor: Maciej Zapiór
