Curiosity 1. díl: MastCam

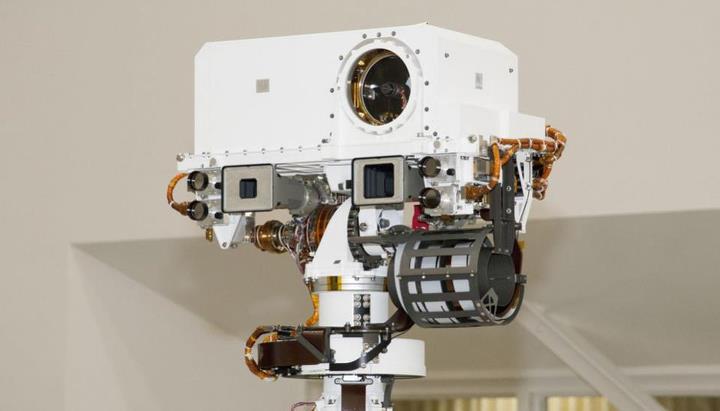

MastCam - detail. NASA/JPL
MastCam - detail. NASA/JPL
Na Facebookovém profilu Diskuzního fóra vesmir.thos.cz začal vycházet zajímavý seriál, který s laskavým svolením přebíráme a doplňujeme zajímavými obrázky a nechybí ani krátké video. Věříme, že příspěvky nezaujmou pouze tamnější fanoušky, ale i čtenáře astro.cz. Informace budou čerpány z tiskových zpráv, ale chceme tím usnadnit situaci uživatelům, kteří si nevědí rady s angličtinou. Přistání plánované na 6. srpna se blíží, tak bychom vám rádi čekání zpestřili. Dnes začneme přístrojem MastCam.

Jedná se o dvojici kamer (fotoparátů). V režimu fotografování pořizují snímky s rozlišením 1600 x 1200 pixelů, v režimu natáčení produkuje každá kamera 720p video (HD) se frekvencí 4 - 7 snímků/sekundu. MastCam bychom našli na "hlavě" vozítka - jsou umístěny asi 2 metry nad povrchem.

Snímek horninového bloku kamerou M-100 ze vzdálenosti 100 m. NASA/JPL-Caltech/MSSS
Snímek horninového bloku kamerou M-100 ze vzdálenosti 100 m. NASA/JPL-Caltech/MSSS
Snímek horninového bloku kamerou M-34 ze vzdálenosti 100 m. NASA/JPL-Caltech/MSSS
Snímek horninového bloku kamerou M-34 ze vzdálenosti 100 m. NASA/JPL-Caltech/MSSS
Jak jsme si už řekli - kamery jsou v systému MastCam dvě. Jedna je širokoúhlá (to je ta větší díra = kamera M-34, f=34 mm) a zabírá prostor o šířce 18° a výšce 15°. Její rozlišovací schopnosti jsou velmi dobré - na vzdálenost 2 metry od snímaného předmětu zachycuje 1 pixel půl milimetru. Na vzdálenost 1 kilometru pak 1 pixel zachycuje 22 centimetrů. Druhá kamera je "teleobjektiv" (menší díra = M-100, f=100 mm). Snímá menší prostor - na šířku jen 6° a na výšku 5°. Díky tomu dosahuje perfektního rozlišení - na vzdálenost jednoho kilometru má jeden pixel velikost 7,4 centimetru. Ve dvoumetrové vzdálenosti se jeden obrazový bod rovná 0,15 milimetru! Pro lepší představu s touhle kamerou byste od sebe dokázali rozlišit baseballový a fotbalový míč na vzdálenost odpovídající délce 7 fotbalových hřišť. Je to třikrát lepší výkon, než jaký měl dosud nejlepší systém dopravený na Mars.

Snímek horninového bloku kamerou M-100 ze vzdálenosti 50 m. NASA/JPL-Caltech/MSSS
Snímek horninového bloku kamerou M-100 ze vzdálenosti 50 m. NASA/JPL-Caltech/MSSS
Snímek horninového bloku kamerou M-34 ze vzdálenosti 50 m. NASA/JPL-Caltech/MSSS
Snímek horninového bloku kamerou M-34 ze vzdálenosti 50 m. NASA/JPL-Caltech/MSSS
Jelikož jsou kamery dvě, poslouží snímky z nich k vytvoření 3D fotografií a videí. Po vědecké stránce mají na starosti především mapování okolí vozítka - jsou to hlavní oči roveru i jeho řidičů. Kromě toho můžou nasnímat některé zajímavé jevy - třeba pohyb mraků, nebo zvířeného prachu v atmosféře. Díky umístění na otočném "krku" může systém MastCam pořídit kompletní 360° panorama okolí. Obě kamery dokáží ostřit na vzdálenost dva metry až nekonečno.

Porovnání snímků hornin ze vzdálenosti 10 metrů kamerami M-34 i M-100. NASA/JPL-Caltech/MSSS
Porovnání snímků hornin ze vzdálenosti 10 metrů kamerami M-34 i M-100. NASA/JPL-Caltech/MSSS
Pojďme se teď podívat na kamery MastCam po technické stránce - jedná se o kamery osazené CCD čipy. Díky tomu budou pořizovat poměrně kvalitní fotky - každý pixel bude mít ihned po zmáčknutí spouště udané barevné hodnoty červené, modré a zelené složky - bez dopočítávání z ostatních pixelů, jako tomu bývalo u dřívějších průzkumníků Marsu u kterých bylo potřeba kombinovat snímky v různých vlnových délkách (snímání stejné scenérie přes různě barevné filtry). Kromě toho má každá kamera k dispozici několik filtrů, které se umísťují mezi čočku a CCD snímač. Některé filtry umožňují třeba sledování v blízkém infraspektru, jiný filtr zase umožní přímý pohled do Slunce - díky tomu bude možné spočítat, kolik je v atmosféře prachu.

Další zajímavostí, kterou znají majitelé digitálních kamer, je nastavování bílé. MastCamy pracují ve dvou variantách - dokáží dělat jak snímky ve aktuálních barvách, které zachytí aktuální "atmosféru" na místě (představte si třeba načervenalou scenérii při západu Slunce), ale také umí snímat s vyváženou bílou, tedy ve skutečných barvách.

Každá kamera disponuje 8 GB flash pamětí pro ukládání dat. Pokud se Curiosity dostane na nové místo, umí na Zemi poslat pouze náhledy fotek v rozlišení cca. 150 x 150 pixelů. Důvodem je ušetření objemu přenášených dat. Z náhledů vědci usoudí, jak to na místě vypadá a fotografie v plném rozlišení se mohou poslat později. Počítač totiž vytváří miniatury automaticky a originály ukládá pro pozdější odeslání.

Kamery Curiosity na krátkém videu The Planetary Society. Jak vidíme, vozidlo používá k navigaci nejen čtyři kamery na stěžni (dvě záložní), ale i kamery pod palubní deskou, podobně jako Spirit a Opportunity, díky kterým vidí i pod sebe. A nechybí ani mikroskopická kamera na výsuvném rameni.

Tolik tedy povídání o kamerách MastCam. Doufám, že se Vám líbilo a našli jste v něm třeba nějaké novinky, o kterých jste nevěděli. A abych vás nalákal na příští příspěvek, prozradím, že zítra se budeme věnovat přístroji ChemCam.

Přeložil Dušan Majer, doplnil Martin Gembec

Převzato z facebookové stránky Diskuzního fóra o kosmonautice vesmir.thos.cz

Všechny části:
1. díl: MastCam
2. díl: ChemCam
3. díl: APXS
4. díl: MAHLI
5. díl: CheMin
6. díl: SAM
7. díl: REMS
8. díl: RAD
9. díl: DAN
10. díl: MARDI
