Curiosity 4. díl: MAHLI

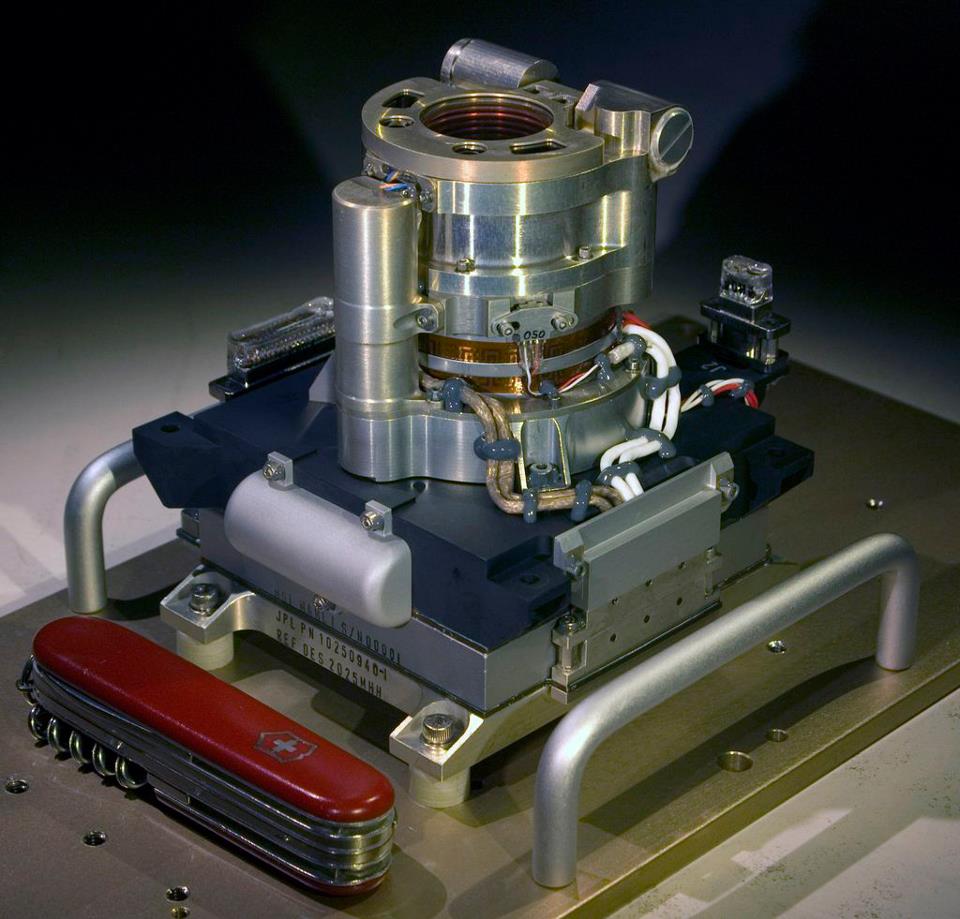

Přístroj MAHLI na robotu Curiosity. Snímek Malin Space Science Systems
Přístroj MAHLI na robotu Curiosity. Snímek Malin Space Science Systems
Ve čtvrtém díle našeho miniseriálu se zaměříme na přístroj MAHLI. Zkratka vychází z názvu Mars Hand Lens Imager. V článku se dozvíte přesnější údaje a tak vás nepřekvapí, že se této kameře někdy přezdívá "digitální lupa". Našli bychom ji na konci robotické paže.

MAHLI zabírá horninu na Zemi. Snímek má 2,6x2,0cm. NASA/JPL-Caltech/Malin Space Science Systems
MAHLI zabírá horninu na Zemi. Snímek má 2,6x2,0cm. NASA/JPL-Caltech/Malin Space Science Systems
Detailní snímky hornin s fosíliemi, pořízené na Zemi. Lastura vlevo má délku 1,2 cm. NASA/JPL-Caltech/Malin Space Science Systems
Detailní snímky hornin s fosíliemi, pořízené na Zemi. Lastura vlevo má délku 1,2 cm. NASA/JPL-Caltech/Malin Space Science Systems
Jedná se o barevnou kameru schopnou snímat velmi detailní záběry kamenů. Díky tomu, že MAHLI může ostřit, dokáže dělat i snímky okolí roveru. Hlavním úkolem ale bude pořizovat detailní snímky vzorků – stejně jako si pozemský geolog s sebou nosí lupu, aby odhalil barvy, zlomy hornin, tvary krystalů a podobně, tak i Curiosity tohle všechno dokáže. U sedimentárních hornin totiž potřebujeme zjistit jak velká zrna ji tvoří a jaký mají tvar. Pokud mají ostré hrany, znamená to, že před dosednutím neabsolvovaly dlouhou cestu, která by je jinak obrousila – ať už by byla původcem pohybu voda, nebo vítr. Díky snímkům z MAHLI se budou moci operátoři rozhodnout, zda vzorek prozkoumají ostatními přístroji. Fotky z kamery mají rozlišení 1600 x 1200 pixelů a ukládají se na 8 GB flash paměť. Umí navíc snížit objem dat posílaných na Zemi – ze série různě zaostřených záběrů umí složit koláž, která zabírá 4x méně místa, než kdyby se posílala jedna fotka po druhé.

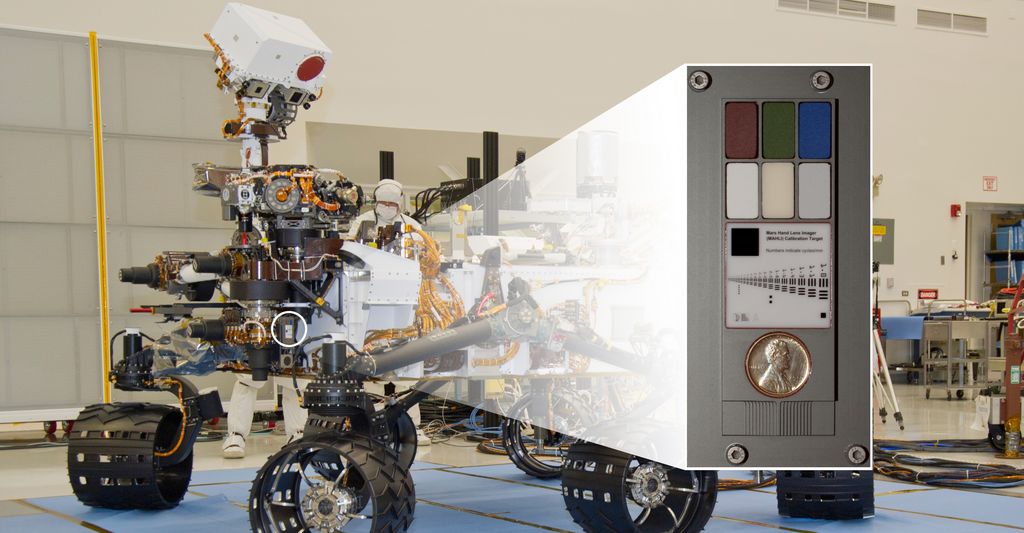

Kalibrační terčík pro kameru MAHLI. NASA/JPL-Caltech/Malin Space Science Systems
Kalibrační terčík pro kameru MAHLI. NASA/JPL-Caltech/Malin Space Science Systems
Na první pohled se může zdát, že MAHLI připomíná přístroje použité na MERech (Spirit a Opportunity). Ale je tu několik rozdílů – MAHLI na Curiosity snímá ve všech barvách, umí si posvítit na cíl a umí ostřit (od 22,5 mm až do nekonečna). Je také umístěn na delší paži – zvládne udělat i autoportrét vozítka. Její rozlišení je navíc téměř třikrát vyšší. Snímky mohou posloužit k vizuální kontrole stavu vědeckých přístrojů, ale umí také pořizovat časosběrná videa. Nejvíc se může k vzorku přiblížit na dva centimetry. V tu chvíli zachycuje 1 pixel jen asi 0,025 milimetru! Přičemž takto vyfotí oblast o rozměrech 2,2 x 1,7 centimetru. Jak jsme již řekli, kamera MAHLI umí ostřit. Umožňuje tak dělat snímky velkých detailů, tak i fotky z větších vzdáleností. Na vzdálenost 1 metru od předmětu má 1 pixel velikost půl milimetru, což je velmi slušný výsledek. Snímá přitom oblast širokou asi 70 centimetrů.

Zkušební snímek se zaostřením na nekonečno. Kamera se dívala z tzv. cleanroom (přípravné místnosti) skrz okno do jiné místnosti a odtud ven na letní San Diego). NASA/JPL-Caltech/Malin Space Science Systems
Zkušební snímek se zaostřením na nekonečno. Kamera se dívala z tzv. cleanroom (přípravné místnosti) skrz okno do jiné místnosti a odtud ven na letní San Diego). NASA/JPL-Caltech/Malin Space Science Systems
Pokud se zkoumaný vzorek nachází ve špatných světelných podmínkách, není to pro MAHLI problém – disponuje totiž dvěma sadami bílých LED diod. Další dvojice diod vydává ultrafialové záření o vlnové délce 365 nanometrů. S jejich pomocí bude možné prokázat fluorescenci vzorků. Aby MAHLI snímala barvy tak, jak má, může využít kalibračního terčíku, který je umístěný na těle roveru. S jeho pomocí je možné kalibrovat barevné snímání, ostření, nebo UV osvětlení.

Tolik tedy ke kameře MAHLI. Další na řadě bude CheMin, které se podíváme na zoubek zítra.

Přeložil Dušan Majer, doplnil Martin Gembec
