Zobrazování hvězdné oblohy - díl pátý

Obr. 8
Obr. 8
Ve čtvrtém díle byla řeč o zobrazení válcovém. Zmínili jsme se o Marinove či Mercantově zobrazení a také jsme ukázali, se kterými zobrazeními pracoval Antonín Bečvář při tvorbě svých slavných hvězdných atlasů. V dnešním pátém pokračování se podíváme ta třetí druh zobrazení oblohy, a sice zobrazení kuželová. Mezi ně řadíme například zobrazení Ptolemaiovo nebo Hammerovo.

2.3. Zobrazování kuželová

V základní poloze osa kuželové plochy splývá s rotační osou glóbu. Deklinační kružnice se zobrazují jako úsečky, rovnoběžky jako kruhové oblouky. Je-li kuželová plocha tečná,zachovává se délka dotykové rovnoběžky (resp. rovnoběžky kartografické), v případě že plocha je sečná, zachovává se délka dvou (kartografických)rovnoběžek.

2.3.1. Zobrazení na tečnou kuželovou plochu

Definiční rovnice určují polární souřadnice bodů v mapě, a to tak, že do osy souřadného soustavy mapy zapadá obraz nulté deklinační kružnice, avšak obraz prvního pólu (tj. pólu přilehlého k vrcholu kuželové plochy) není vždy v počátku souřadné soustavy.



Definiční rovnice obrazů deklinačních kružnic je vždy

α'= n.α, n < 1

a pro poloměry obrazů rovnoběžek platí

r = R.f(p),

kde p je pólová vzdálenost.

2.3.1.1. Kuželové zobrazení Ptolemaiovo

Toto zobrazení je vyrovnávací a zachovává délku deklinačních kružnic. Přesně vzato zobrazením není, protože obrazy obou pólů jsou kruhové oblouky. Definiční rovnice poloměrů obrazů rovnoběžek zní

r = R.[tgpo+arc(p-po)]

Úhly deklinačních kružnic jsou určeny rovnicí

α'= αcospo,

kde po je pólová vzdálenost dotykové rovnoběžky. Zkreslení jsou

kp = 1

kr = [sinp0-arc(p0-p)]/sinp

Užití:

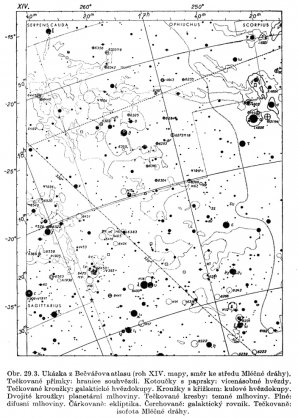

Tohoto zobrazení použil např. A. Bečvář v Atlase coeli pro oblast deklinací 20° - 60° a v Atlase borealis pro oblast deklinací 30° - 50° s hodnotou n = 0,5 (což nezaručuji, odměřoval jsem to z mapy).

Obr. 7:  Kuželové zobrazení Ptolemaiovo (Převzato z knihy Guth aj. Astronomie II, Praha 1954)
Obr. 7: Kuželové zobrazení Ptolemaiovo (Převzato z knihy Guth aj. Astronomie II, Praha 1954)

2.4. Nepravá zobrazení

2.4.1. Zobrazení pseudoazimutální

Toto zobrazení se získá z azimutálního zobrazení zkreslením obrazu poloviny glóbu v příčné poloze tak, že střední deklinační kružnice se zkrátí na polovinu. Zeměpisné délky obrazů deklinačních kružnic se překótují násobením dvěma. Vzniklý obraz je eliptický a zobrazuje celý glóbus.

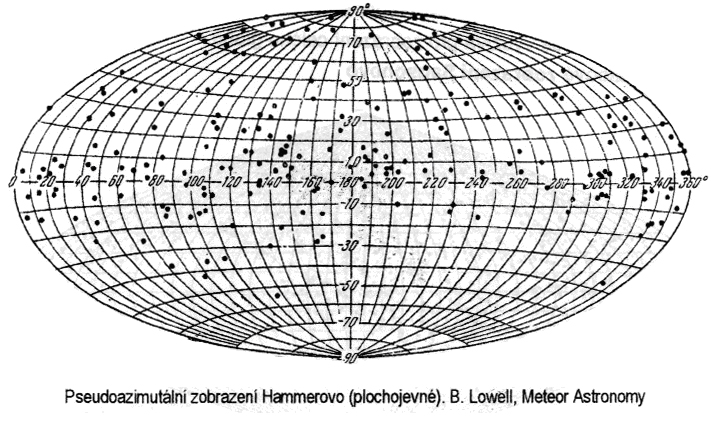

2.4.1.1. Pseudoazimutální zobrazení Hammerovo

Toto zobrazení vzniká výše uvedeným postupem ze zobrazení Lambertova. Glóbus se pak zobrazí jako elipsa s poloosami R.21/2 a R.2-1/2. Zobrazení je plochojevné (po dvojnásobném zvětšení vůči glóbu o poloměru R) a používá se ho dosti často. Platí:

x = R.21/2cosδ.sin(α/2).[1+cosδ.sin(α/2)]-1/2

Užití:
Podstatnými vlastnostmi zobrazení je plochojevnost a možnost zobrazení celého glóbu Proto se často používá pro znázornění rozložení hustoty objektů na nebeské sféře. Použil ho např. Lovell v Meteorické astronomii.

2.4.1.2. Modifikované zobrazení "Winkel III"
(Zde neplatí obecná poznámka sub 2.4.1.)

Obr. 8
Obr. 8

Zobrazení je určeno níže uvedenými rovnicemi:

x = R[2.arcα/π+2cosδ.sin(α/2).arcβ.sin-1β]/2

y = R[arcδ+sinδarcβ.sin-1β]/2,

kde

β = arccos[cosδ.cos(α/2)]

Zobrazuje se celá sféra, obrazy pólů jsou úsečky, deklinační kružnice i rovnoběžky jsou v zobrazení křivočaré. Mapa má malé plošné zkreslení, dá se zahrnout mezi vyrovnávací.

Užití:
Tyto mapy použil např. A. Rükl ve svém atlase Souhvězdí a planety

Reference
[1] Budějický J., Plavcová Z., Plavec M., Radioastronomie (ČSAV, Praha 1962)
[2] Internet, www.wikipedia.org
[3] Lovell B., Meteornaja astronomija (Moskva 1958)
[4] Rükl A., Constelations et Planetes (Gründ, Paříž 1988)
[5] Rükl A., soukromé sdělení
[6] Šulc M., Povídání o mapách, KR 1997, No 2, No 3, KR 1998, No 1.
