Dalekohled MPG 2,2 m na La Silla

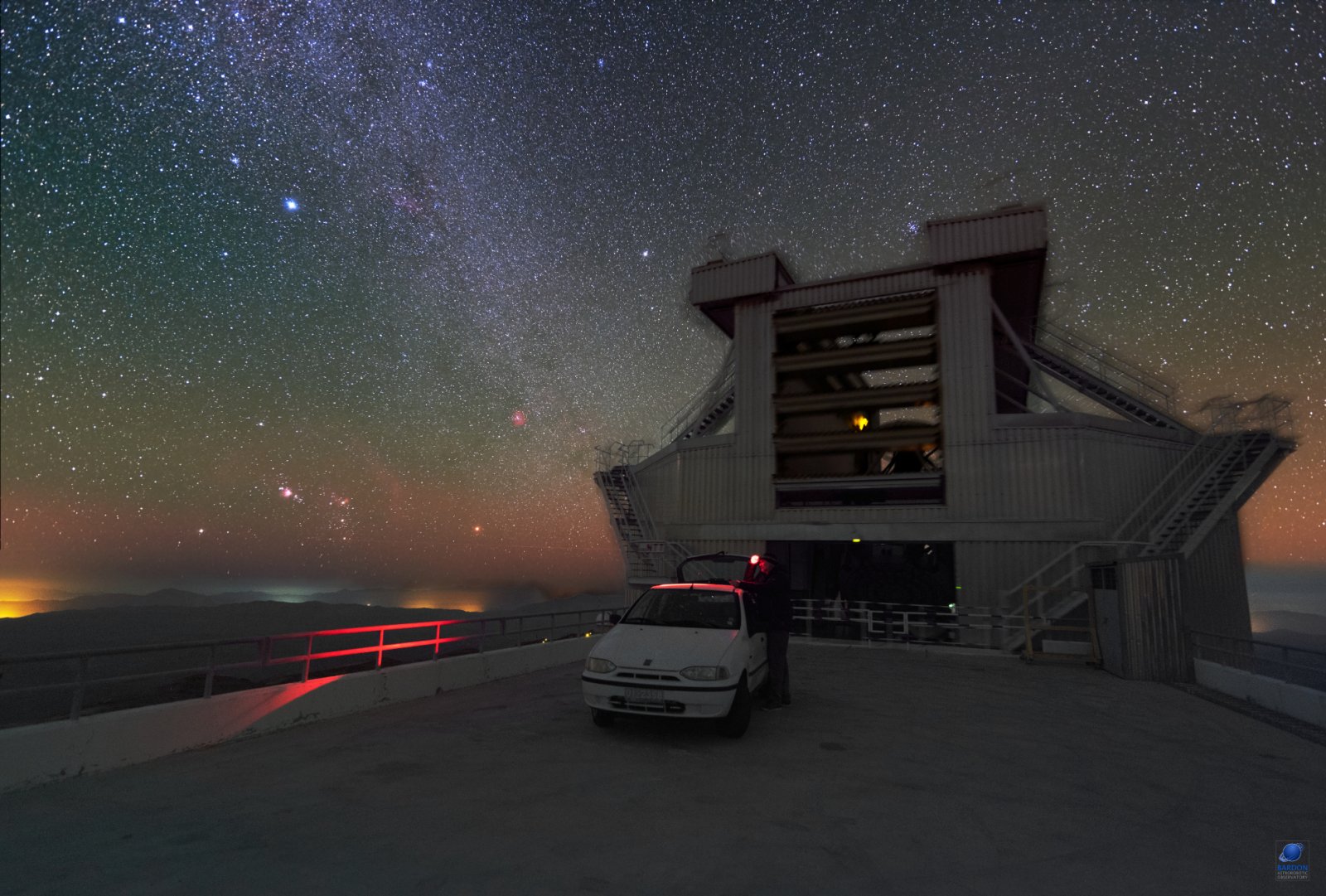

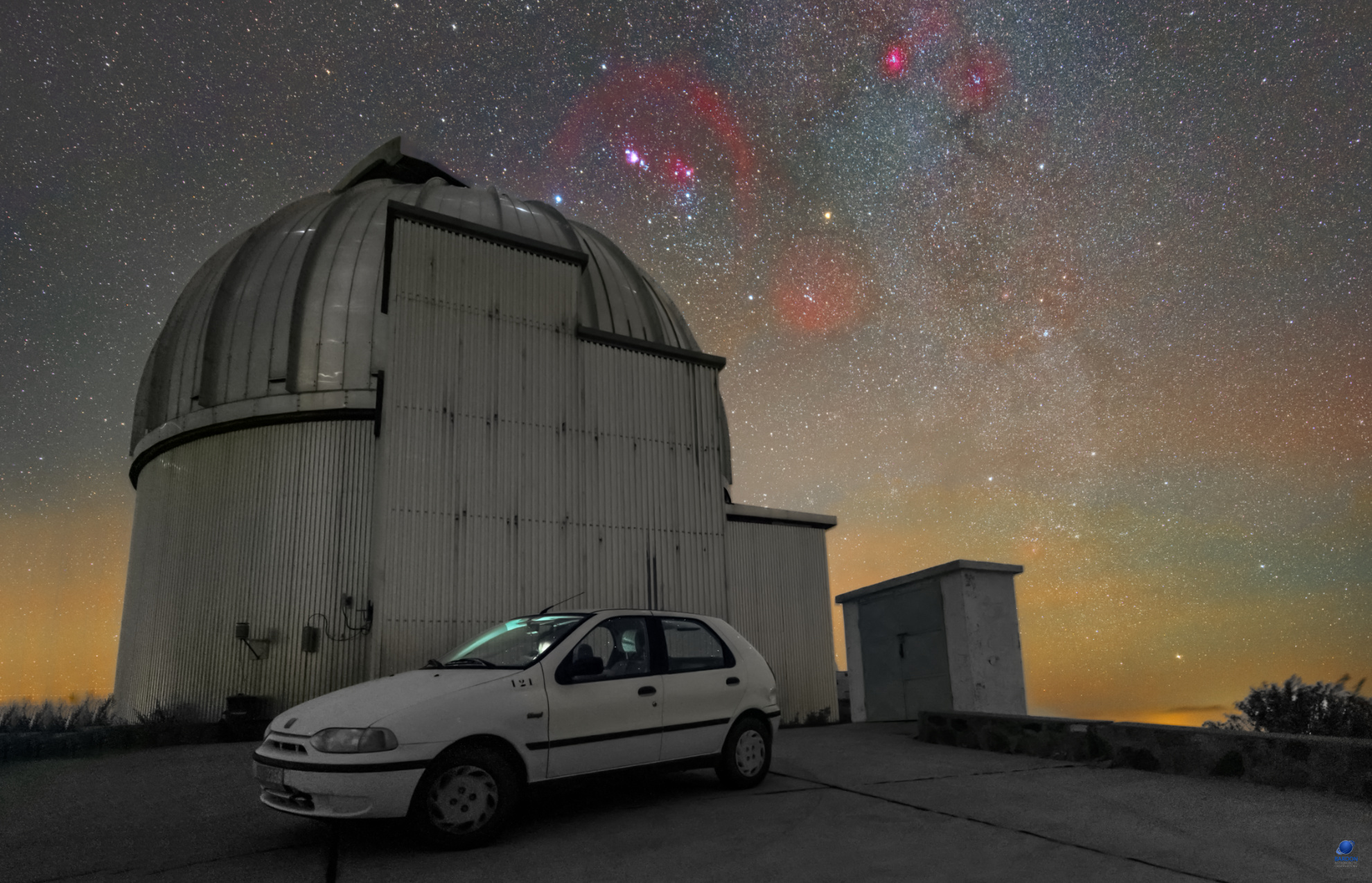

Souhvězdí Orion nad kopulí dalekohledu MPG 2,2 m. ESO, La Silla, Chile
Autor: Zdeněk Bardon

Observatoře očima bačkorového astronoma - díl IX. Observatoř La Silla v chilské poušti Atacama, která patří pod křídla Evropské jižní observatoře (ESO), jsem představil v úvodním povídáním předchozího dílu. Nyní se podíváme do útrob dalekohledu MPG/ESO 2,2 metru. Zkratka MPG vychází z německého Max Planck Gesellschaft. Teleskop byl zkonstruován Astronomickým institutem Maxe Plancka (Heidelberg, Německo) a vyroben společností ZEISS. Původně měl být umístěn v Africe, ale v roce 1983 byl instalován na La Silla.

Dalekohled má svoje dvojče, které pozoruje na observatoři Calar Alto (CAHA) ve Španělsku a také patří pod křídla univerzity Maxe Plancka.
Příhradová konstrukce tubusu dalekohledu, jak vyplývá z názvu, obsahuje primární zrcadlo o průměru 2,2 metru v optické konfiguraci Ritchey-Chrétien s ohniskovou vzdáleností 17,5 metru (f/8). Sekundární zrcadlo má průměr 0,81 metru.  Vědecké přístroje jsou umístěné v Cassegrain a  Nasmyth ohnisku.
Tubus je umístěn na vidlicové montáži, která používá již osvědčená hydraulická ložiska, a to nejen v hodinové ose, ale i v deklinaci. Z technického hlediska to je relativně komplikovaná záležitost, protože pro značně hmotné soustrojí je nutné sofistikované dělení tlaku hydraulického oleje. Navíc přivést vysoký tlak oleje do deklinační osy tak, aby přívodní potrubí neomezovalo pohyb montáže, je technická výzva. Pohyb hodinové osy je realizován šnekovým soukolím za použití několika motorů. Hlavním důvodem použití více servomotorů je redukce mechanických vůlí šneku. Srozumitelně to lze popsat asi takto - hlavní motor otáčí hlavním šnekem a ostatní vytvářejí „protitah”. Tím se eliminuje vůle, která se mění s pozicí dalekohledu vůči obloze. Instalovaných vědeckých přístrojů je hned několik.

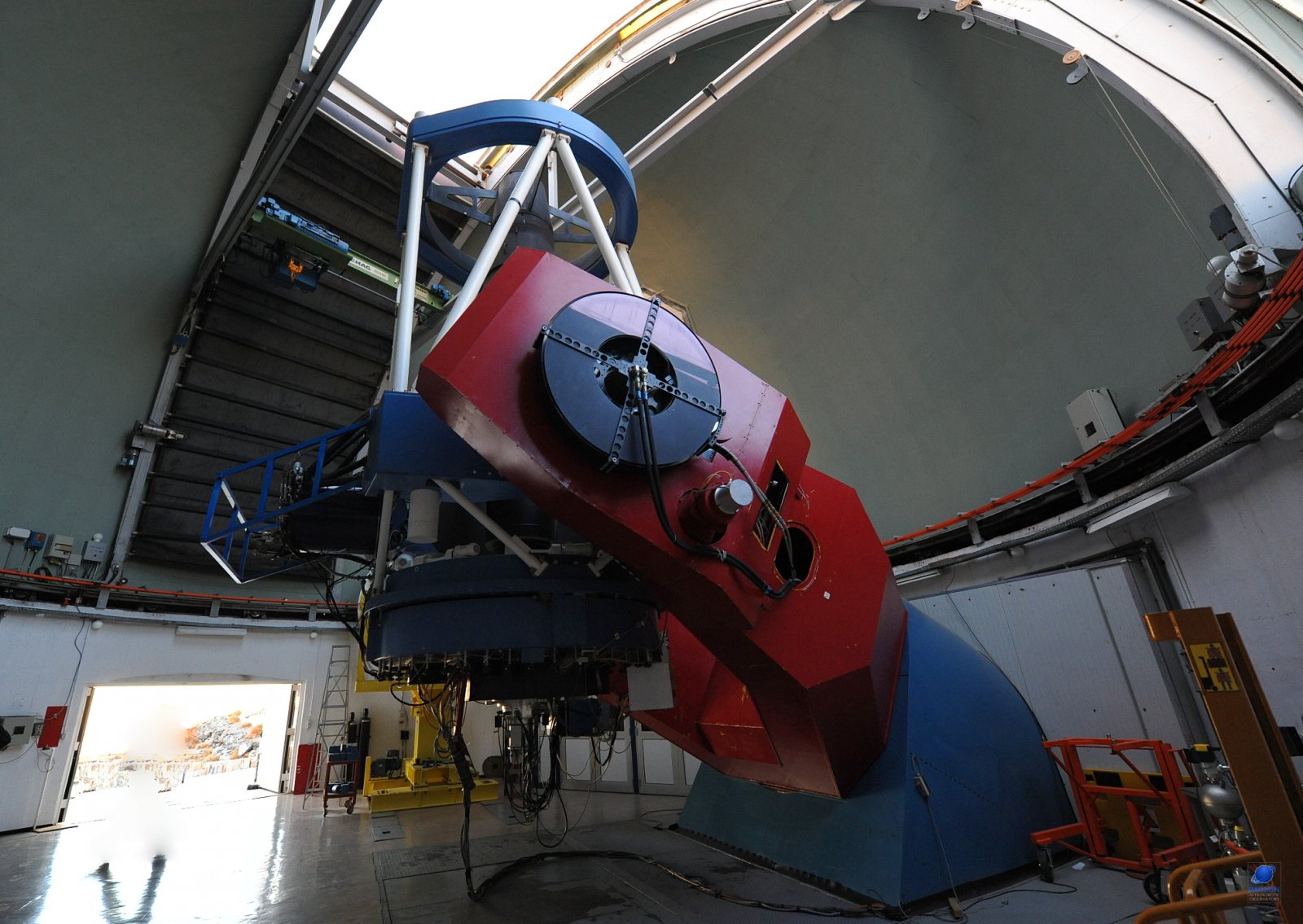

Celkový pohled na dalekohled MPG 2,2 m. ESO, La Silla, Chile Autor: Zdeněk Bardon
Celkový pohled na dalekohled MPG 2,2 m. ESO, La Silla, Chile
Autor: Zdeněk Bardon
Famózním a velmi komplikovaným přístrojem je Gamma-Ray Burst Optical/Near-Infrared Detector (GROND). GROND je zobrazovací nástroj pro zkoumání gama záblesků a dalších přechodových jevů současně v sedmi pásmech filtru. Lidově řečeno - jednou expozicí se vytvoří hned několik snímků najednou.
Dalším je kapalným dusíkem chlazená CCD kamera Wide Field Imager (WFI) o rozměrech skládaného (více čipů) čipu 12,5 x 12,5 centimetrů s obrazovým polem 34 x 33 úhlových minut. Pro představu je to plocha Měsíce za úplňku. Slovy astrofotografa je to 67 milionů pixelů v akci. Fantastickým technickým zážitkem je filtrové kolo, respektive soustava filtrů v robotickém karuselu. Je možné jich může použít až padesát!
V podzemí observatoře je umístěn Echellé spektrograf FEROS (the Fiber-fed Extended Range Optical Spectrograph), o kterém jsem psal v souvislosti s dalekohledem E152. Světlo z dalekohledu je přiváděno optickým vláknem. Citlivý vědecký přístroj je chlazen kapalným dusíkem a z důvodů zamezení chvění, má dokonce vlastní betonový pilíř.
Astronom nesedí v prostorách kopule, ale ovládání dalekohledu a vědeckých přístrojů je realizováno z několik set metrů vzdálené budovy na La Silla. Svými slovy bych ji pojmenoval jako centrální velín.

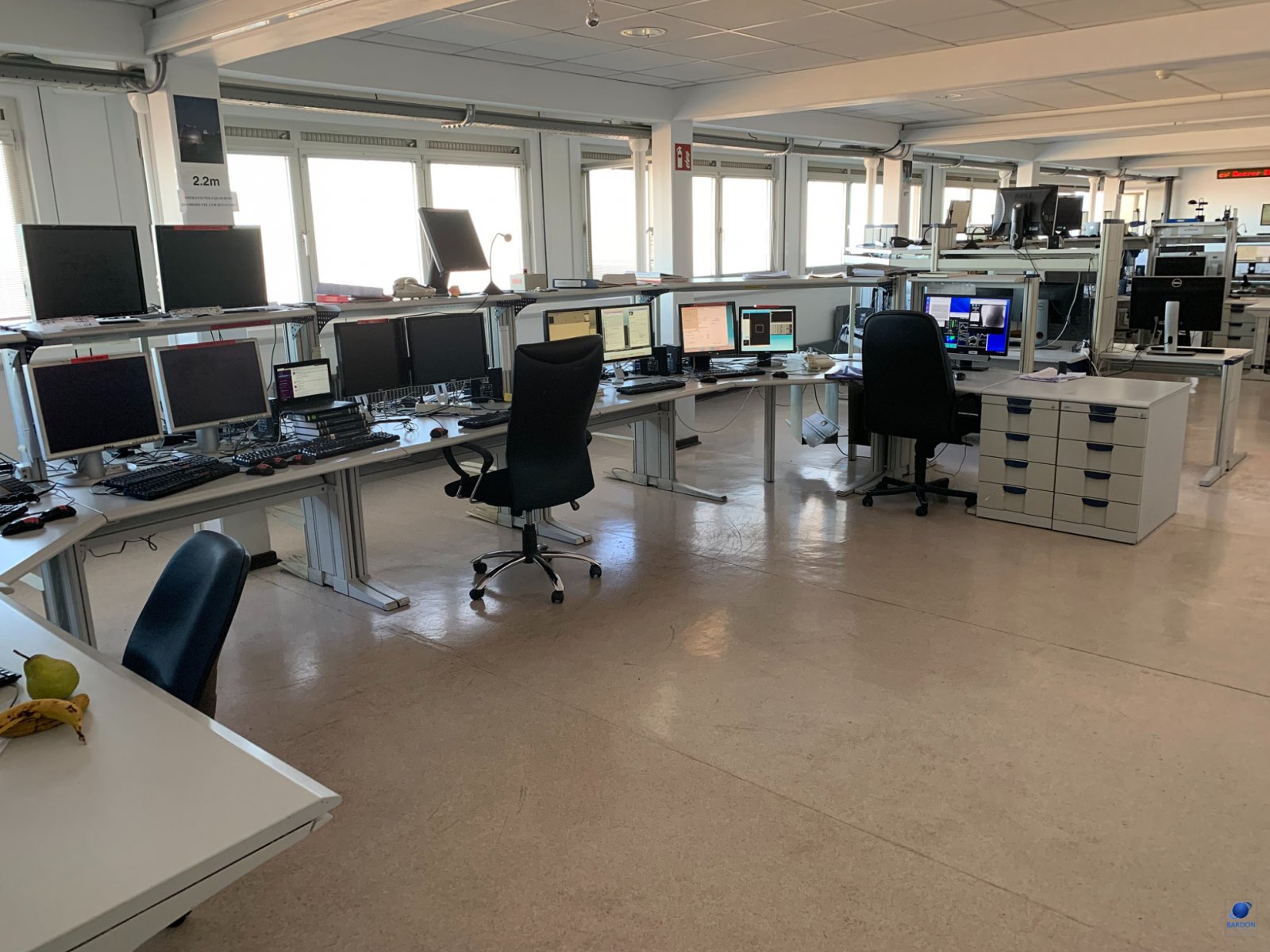

Kontrolní místnost dalekohledu MPG 2,2 m. ESO, La Silla, Chile Autor: Zdeněk Bardon
Kontrolní místnost dalekohledu MPG 2,2 m. ESO, La Silla, Chile
Autor: Zdeněk Bardon
Z pohledu technika je to observatoř, která má velmi prostornou kopuli, v níž se může pohybovat vysokozdvižný vozík absolutně bez problémů, protože vjezd do kopule je „přímo z ulice”. Ačkoliv se může zdát, že je to nepodstatná záležitost, tak opak je pravdou. Převážná většina ostatních hvězdáren musí pro servisní účely dalekohledu využívat jeřáb a všechny rozměrné součásti včetně zrcadla dopravovat otvorem v podlaze. Někdy i do výšky několika pater. V souvislosti s podobným transportem mám jeden zážitek. Na jedné, blíže nejmenované observatoři, jsem byl náhodným svědkem pádu rozměrné bedny obsahující drahocenný vědecký přístroj po té, co se doslova utrhl kotvící bod. Takže podlaha v úrovní terénu je jednoznačně technickou výhodou.

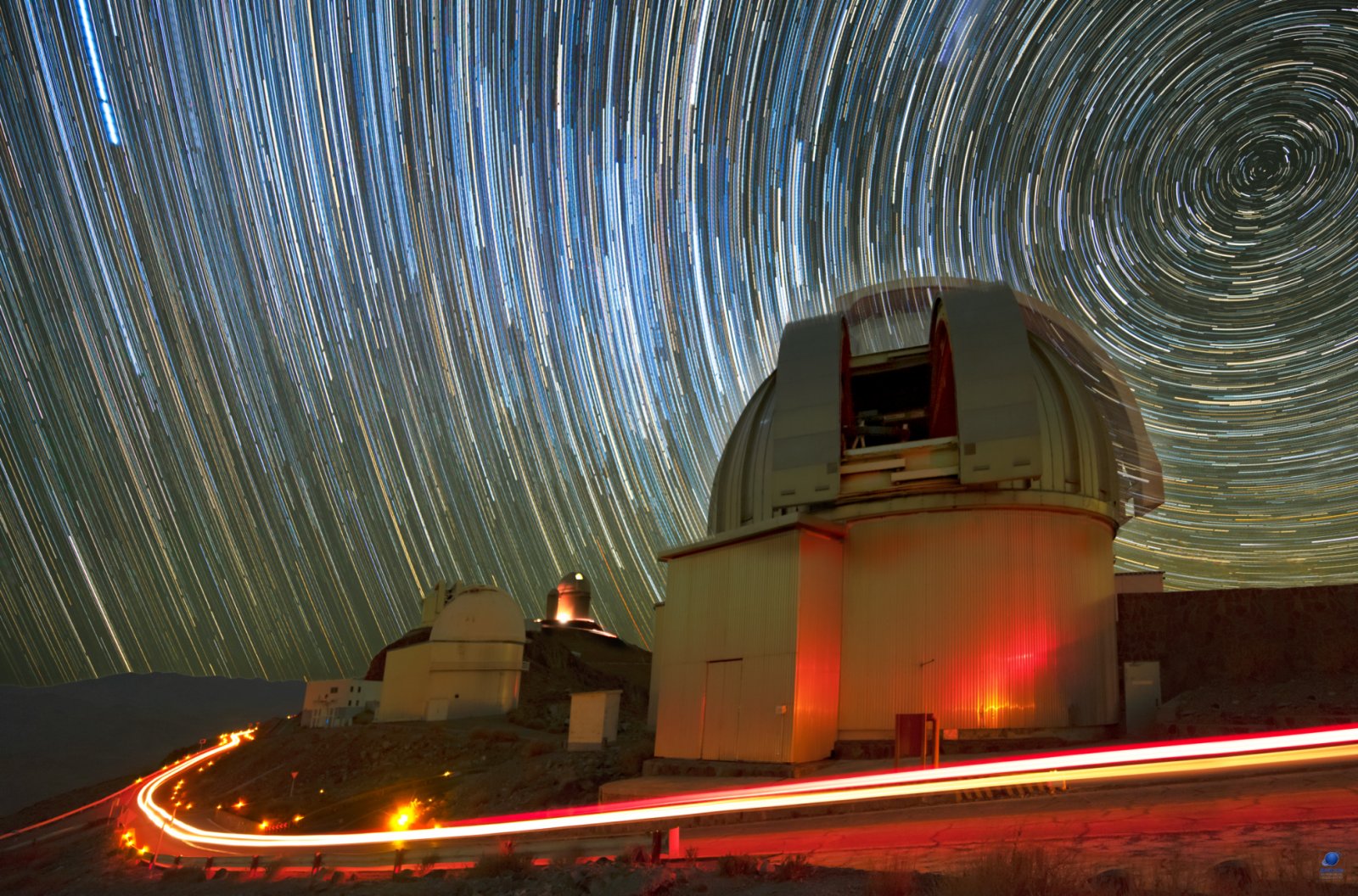

Dráhy hvězd a poloha jižního nebeského pólu nad kopulí dalekohledu MPG 2,2 m. ESO, La Silla, Chile Autor: Zdeněk Bardon
Dráhy hvězd a poloha jižního nebeského pólu nad kopulí dalekohledu MPG 2,2 m. ESO, La Silla, Chile
Autor: Zdeněk Bardon

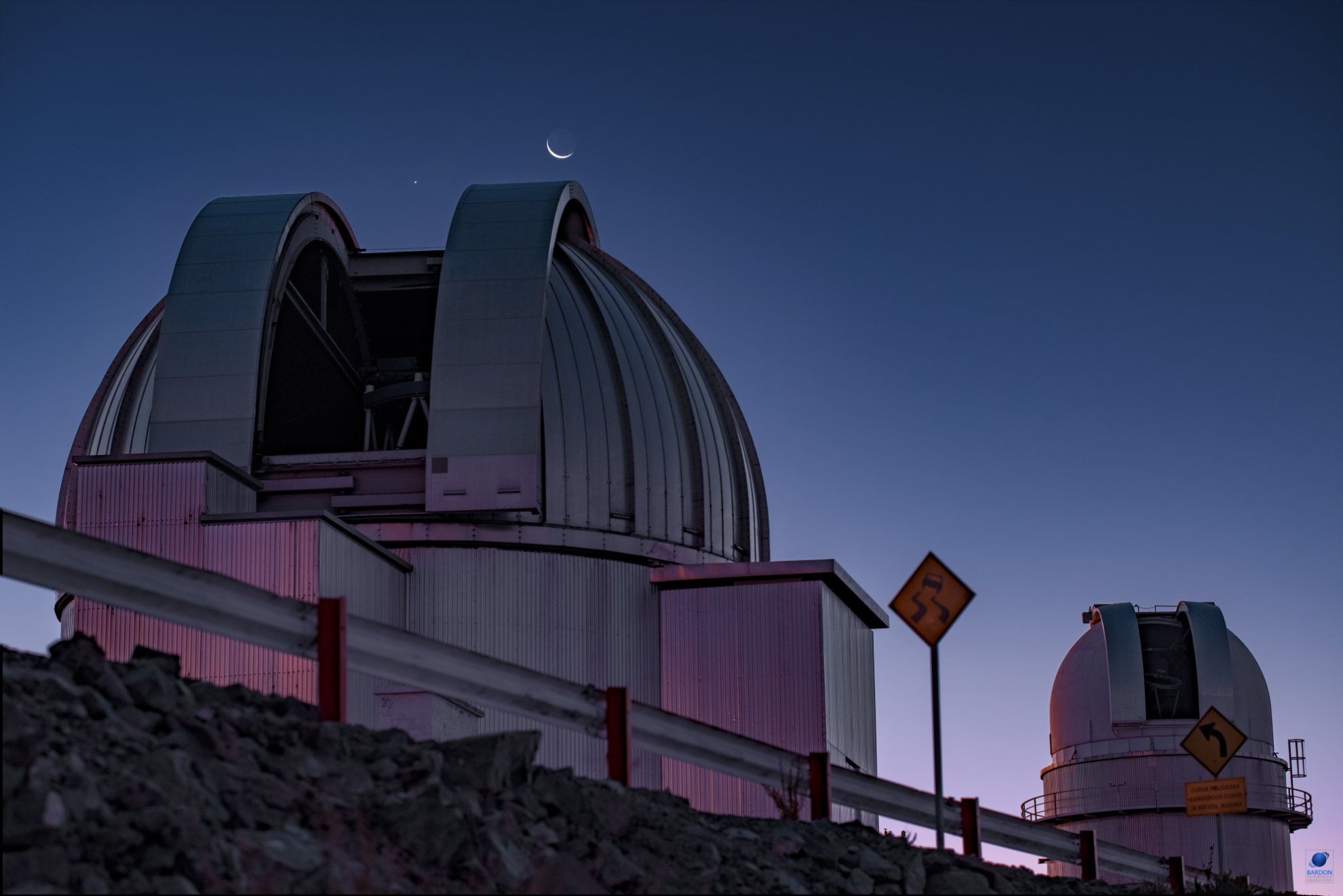

Měsíc a planeta Venuše nad kopulí dalekohledu MPG. ESO, La Silla, Chile Autor: Zdeněk Bardon
Měsíc a planeta Venuše nad kopulí dalekohledu MPG. ESO, La Silla, Chile
Autor: Zdeněk Bardon

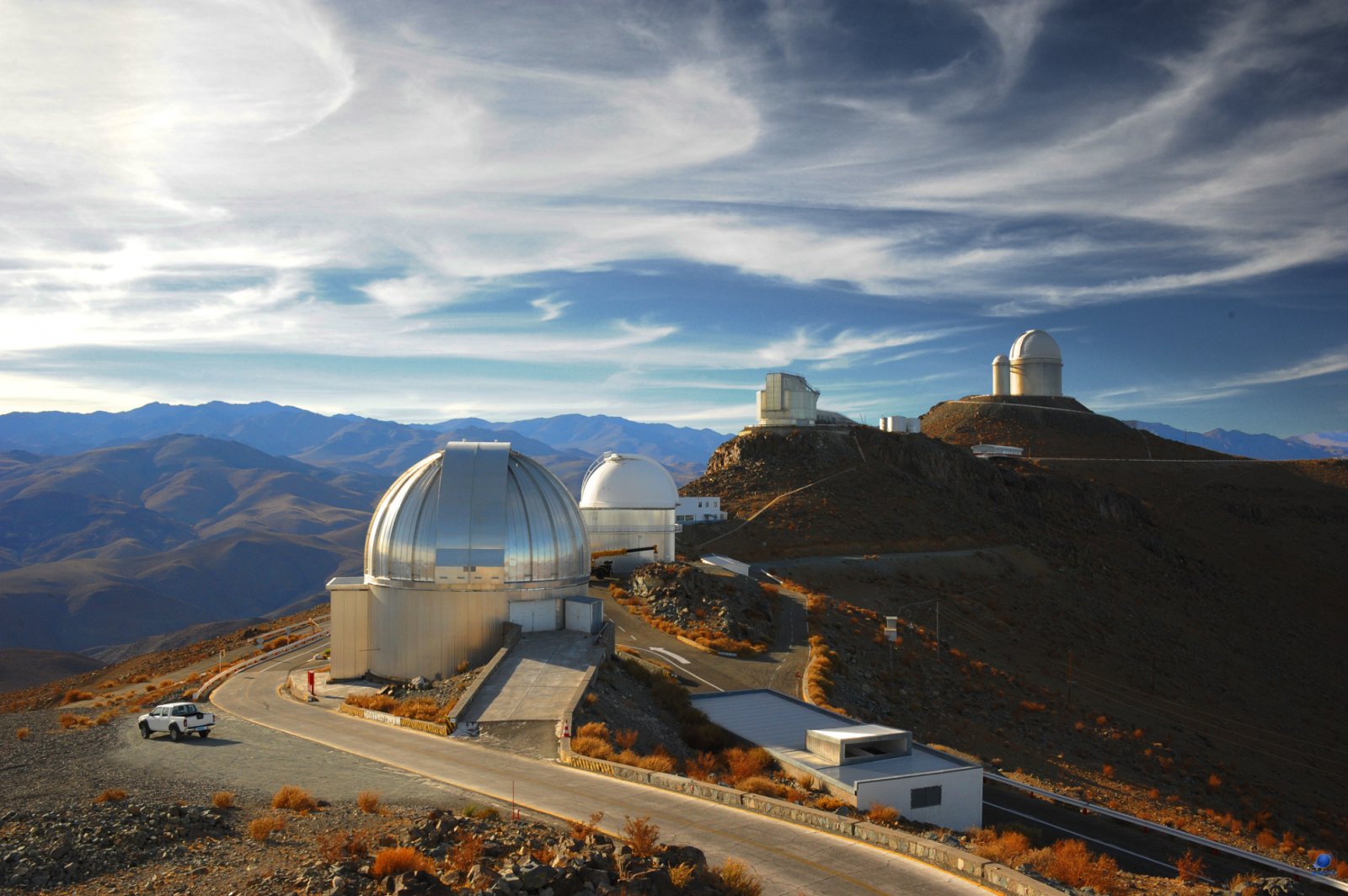

Kopule dalekohledu MPG 2,2 m a část observatoře ESO, La Silla, Chile Autor: Zdeněk Bardon
Kopule dalekohledu MPG 2,2 m a část observatoře ESO, La Silla, Chile
Autor: Zdeněk Bardon

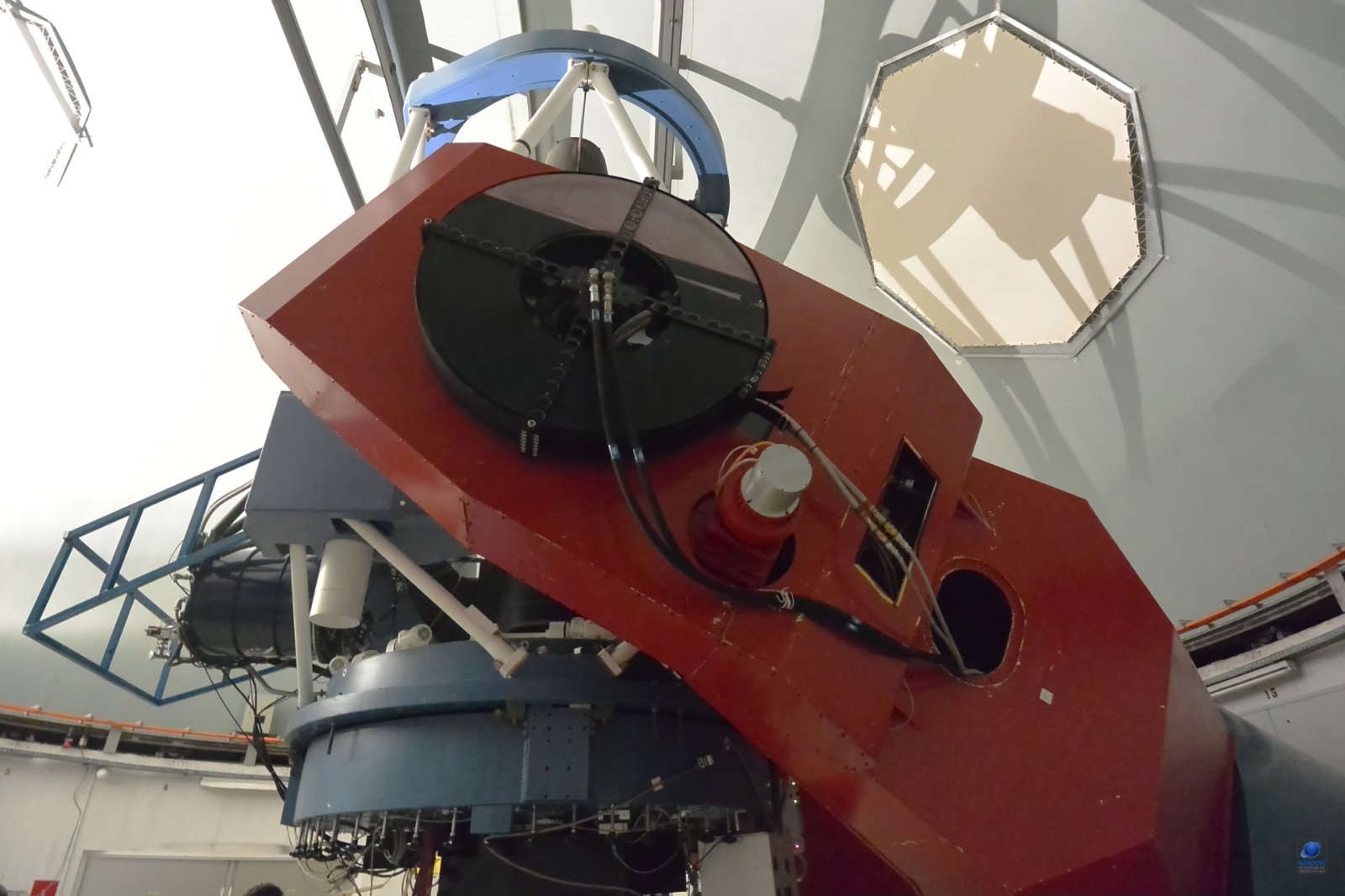

Dalekohled MPG 2,2 m při pozorování. ESO, La Silla, Chile Autor: Zdeněk Bardon
Dalekohled MPG 2,2 m při pozorování. ESO, La Silla, Chile
Autor: Zdeněk Bardon

Vidlicová paralaktická montáž a dalekohled 2,2 m MPG, ESO, La Silla, Chile Autor: Zdeněk Bardon
Vidlicová paralaktická montáž a dalekohled 2,2 m MPG, ESO, La Silla, Chile
Autor: Zdeněk Bardon

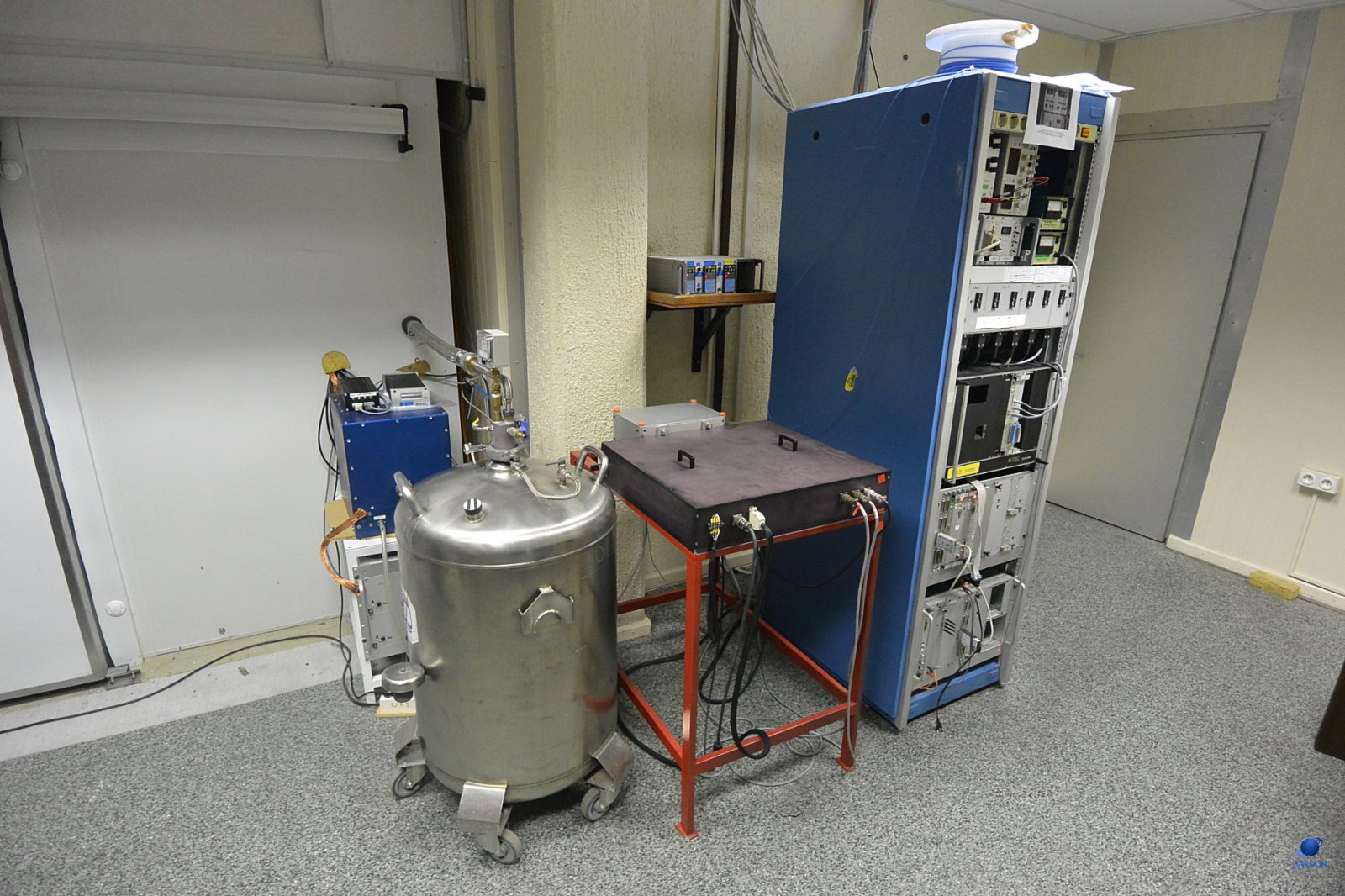

Řídící systém spektrografu FEROS. Dalekohled 2,2 m MPG, ESO, La Silla, Chile Autor: Zdeněk Bardon
Řídící systém spektrografu FEROS. Dalekohled 2,2 m MPG, ESO, La Silla, Chile
Autor: Zdeněk Bardon

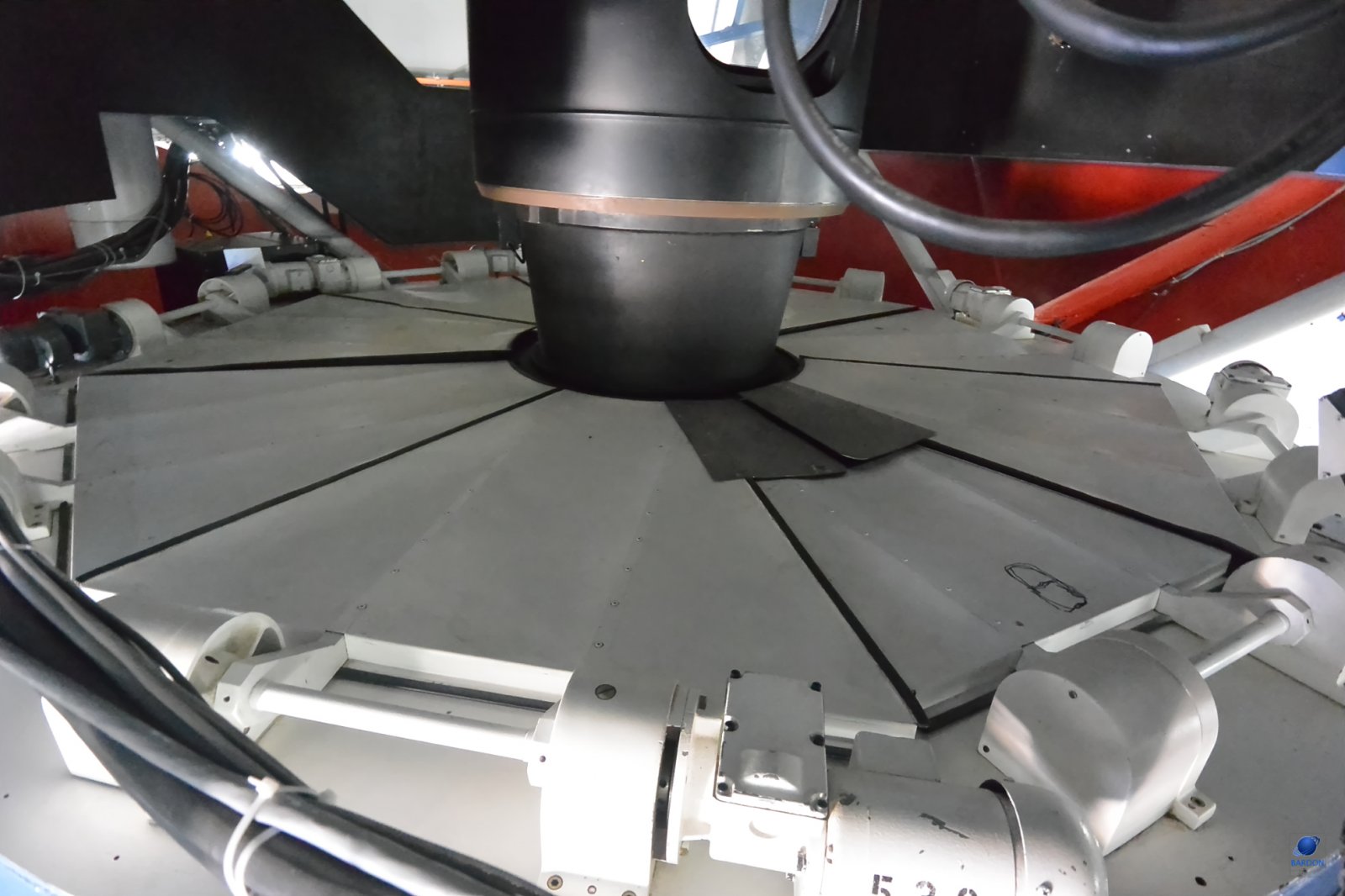

Kryt zrcadla dalekohledu 2,2 m MPG. ESO, La Silla, Chile Autor: Zdeněk Bardon
Kryt zrcadla dalekohledu 2,2 m MPG. ESO, La Silla, Chile
Autor: Zdeněk Bardon

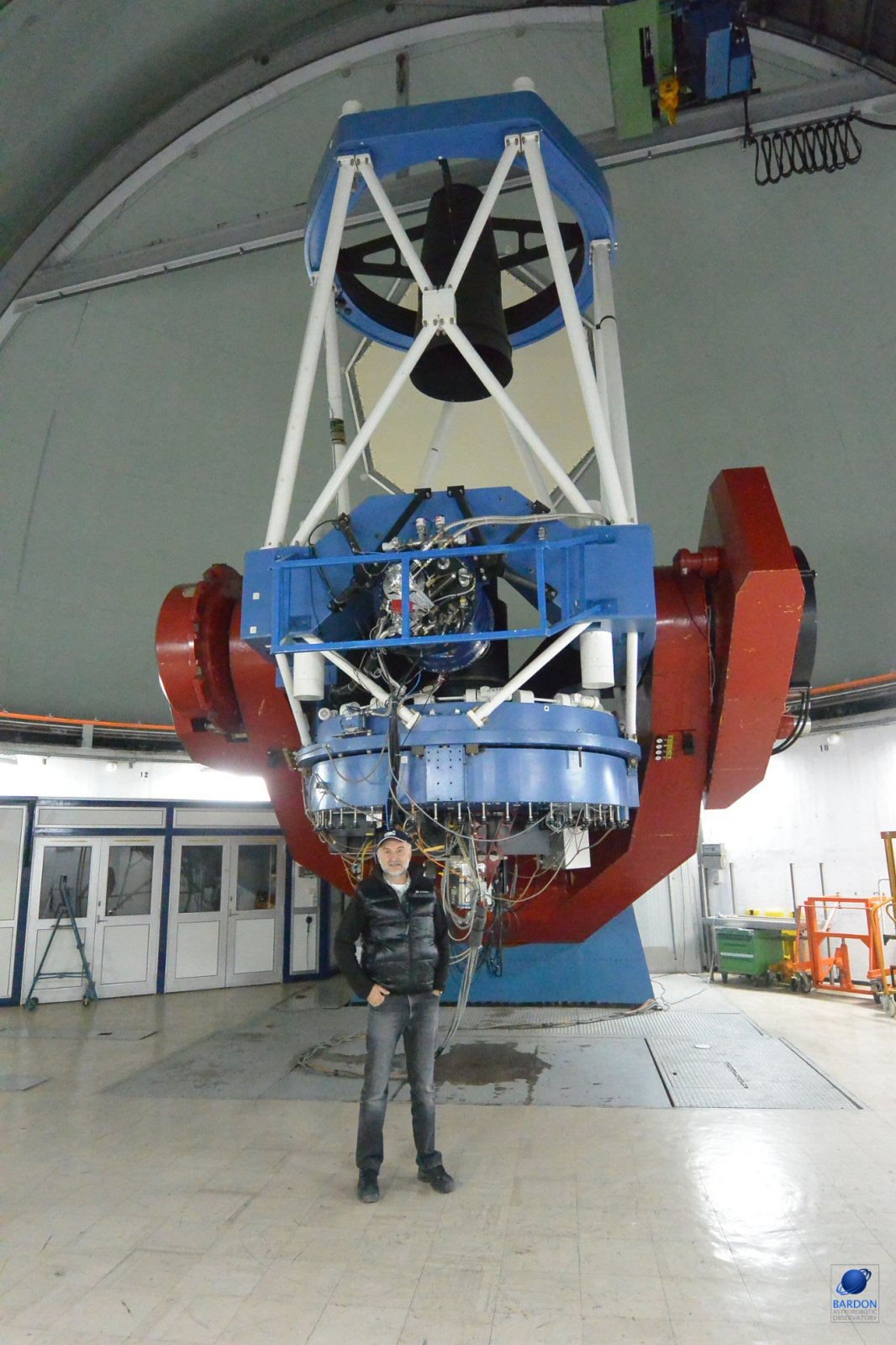

Dalekohled 2,2 m MPG v porovnání s velkostí člověka. ESO, La Silla, Chile Autor: Zdeněk Bardon
Dalekohled 2,2 m MPG v porovnání s velkostí člověka. ESO, La Silla, Chile
Autor: Zdeněk Bardon

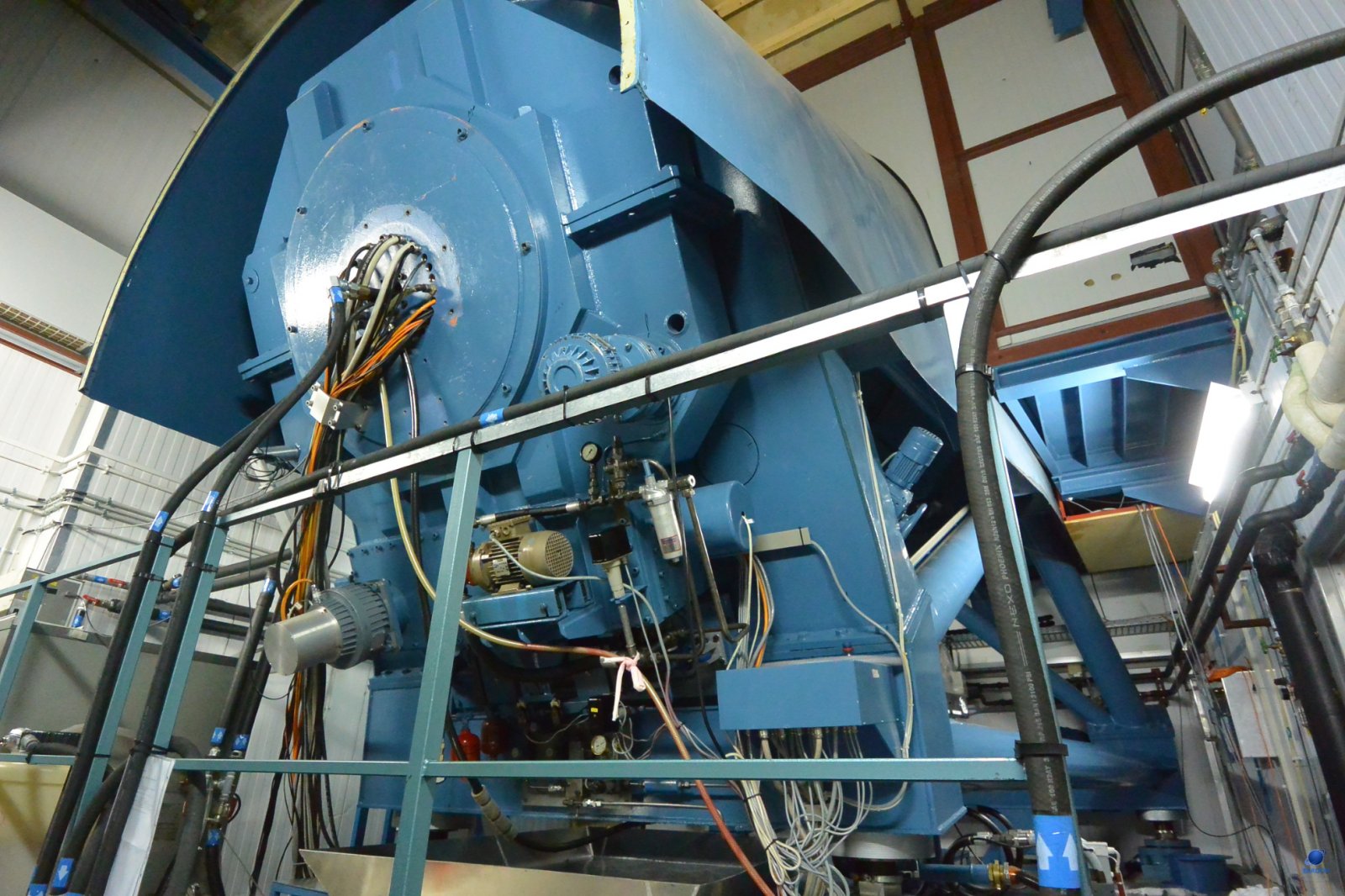

Hodinová osa dalekohledu MPG. ESO, La Silla, Chile Autor: Zdeněk Bardon
Hodinová osa dalekohledu MPG. ESO, La Silla, Chile
Autor: Zdeněk Bardon

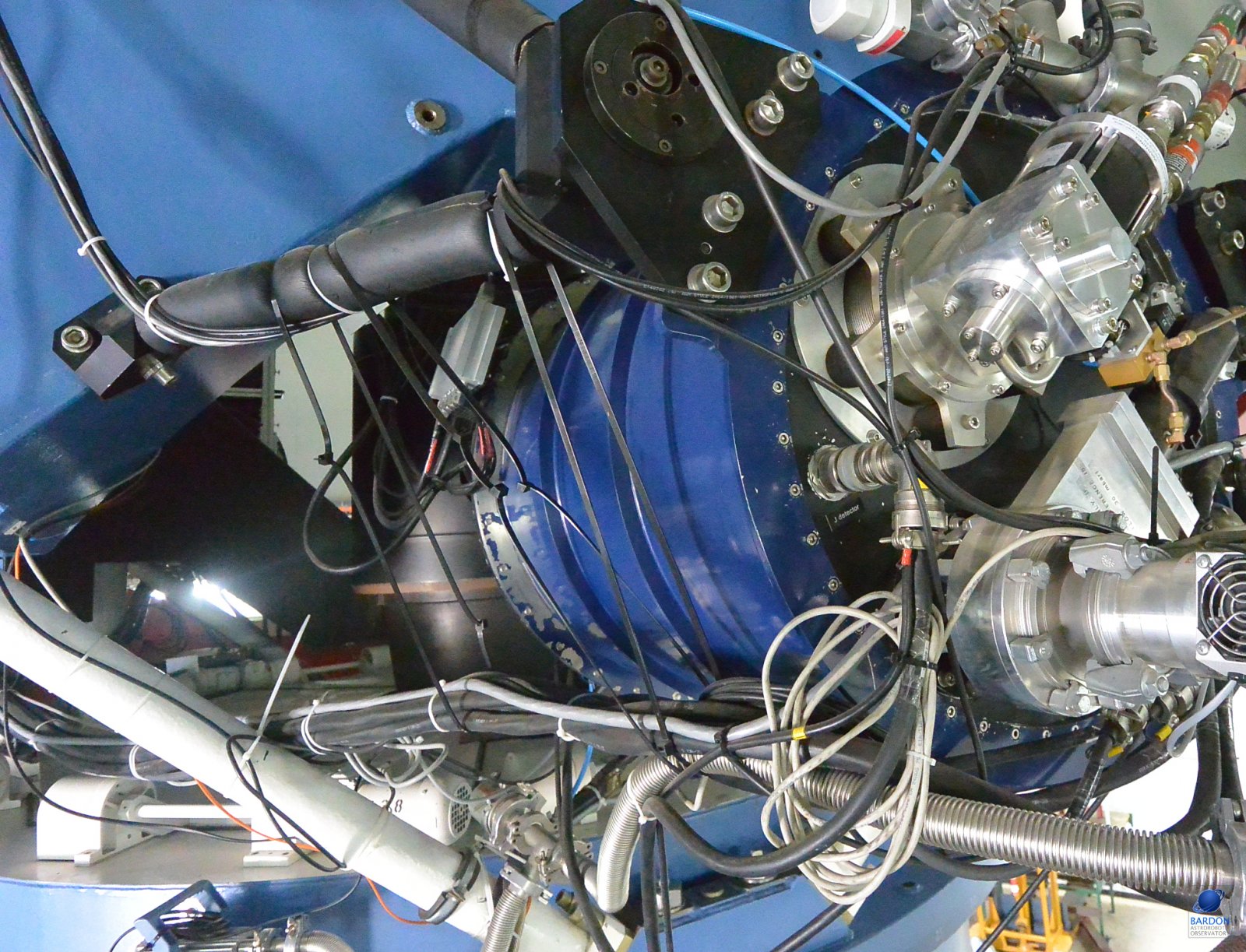

Instalace kamery GROND na dalekohledu MPG. ESO, La Silla, Chile Autor: Zdeněk Bardon
Instalace kamery GROND na dalekohledu MPG. ESO, La Silla, Chile
Autor: Zdeněk Bardon
