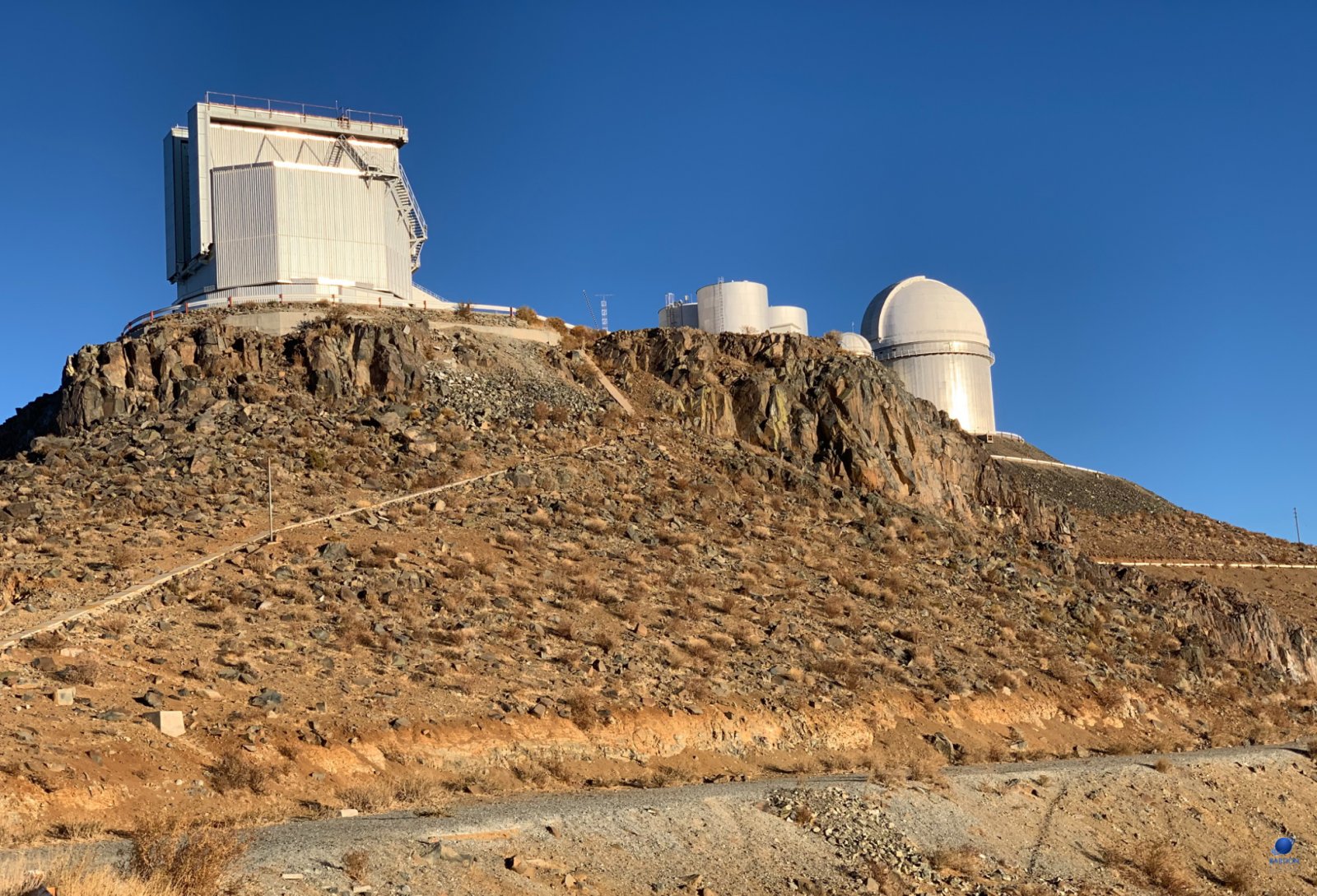

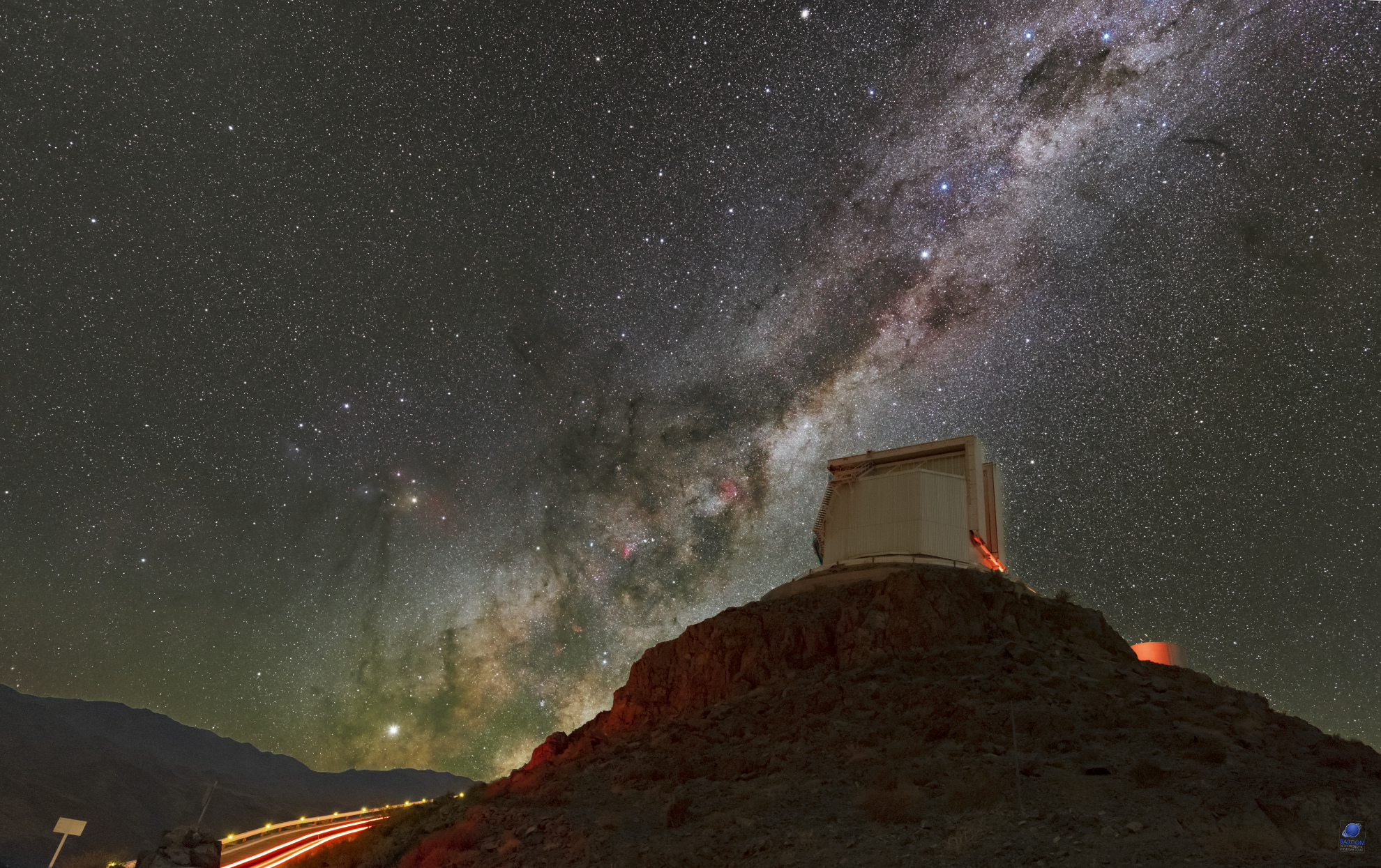

Hranatá kopule dalekohledu NTT

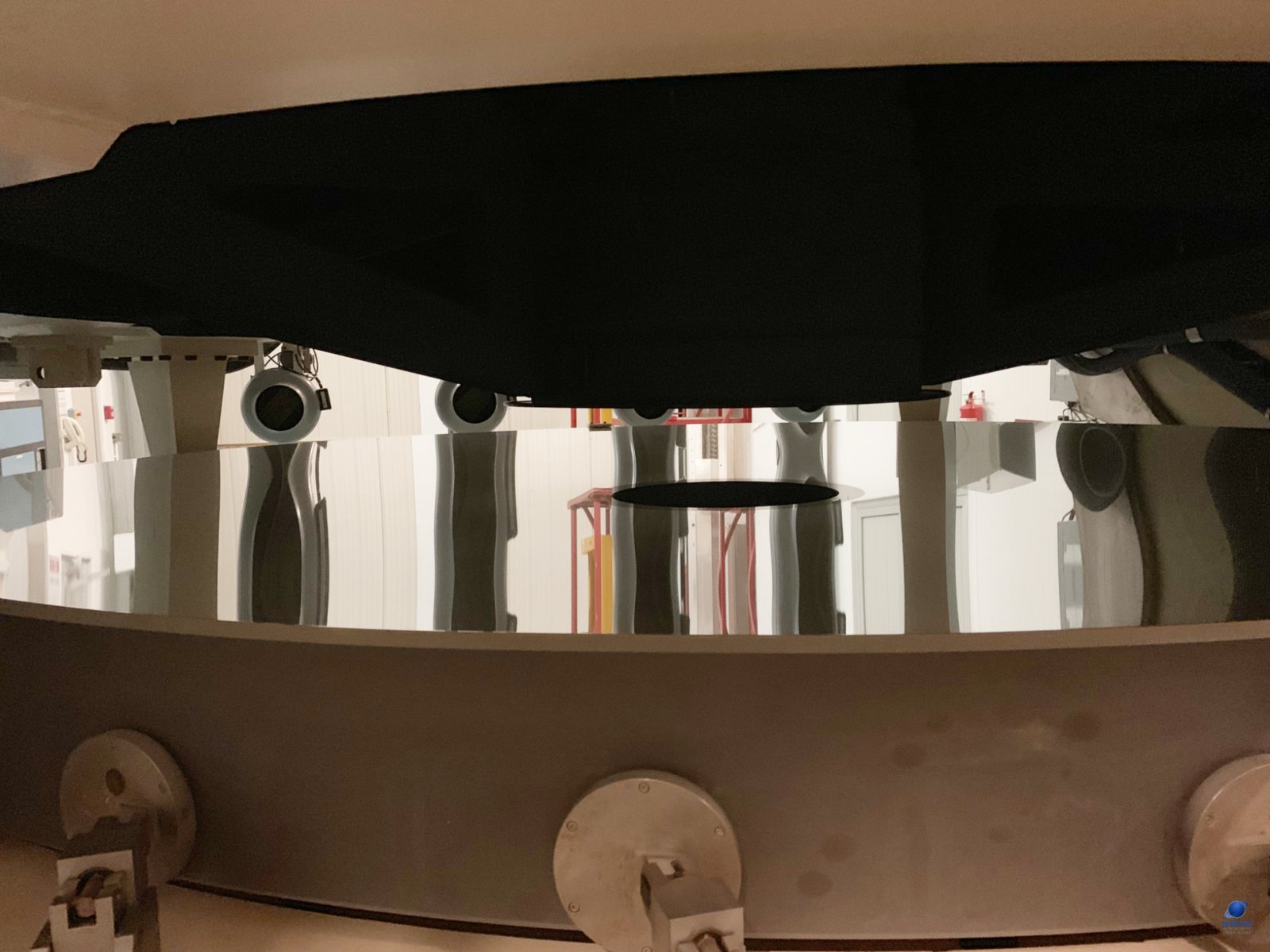

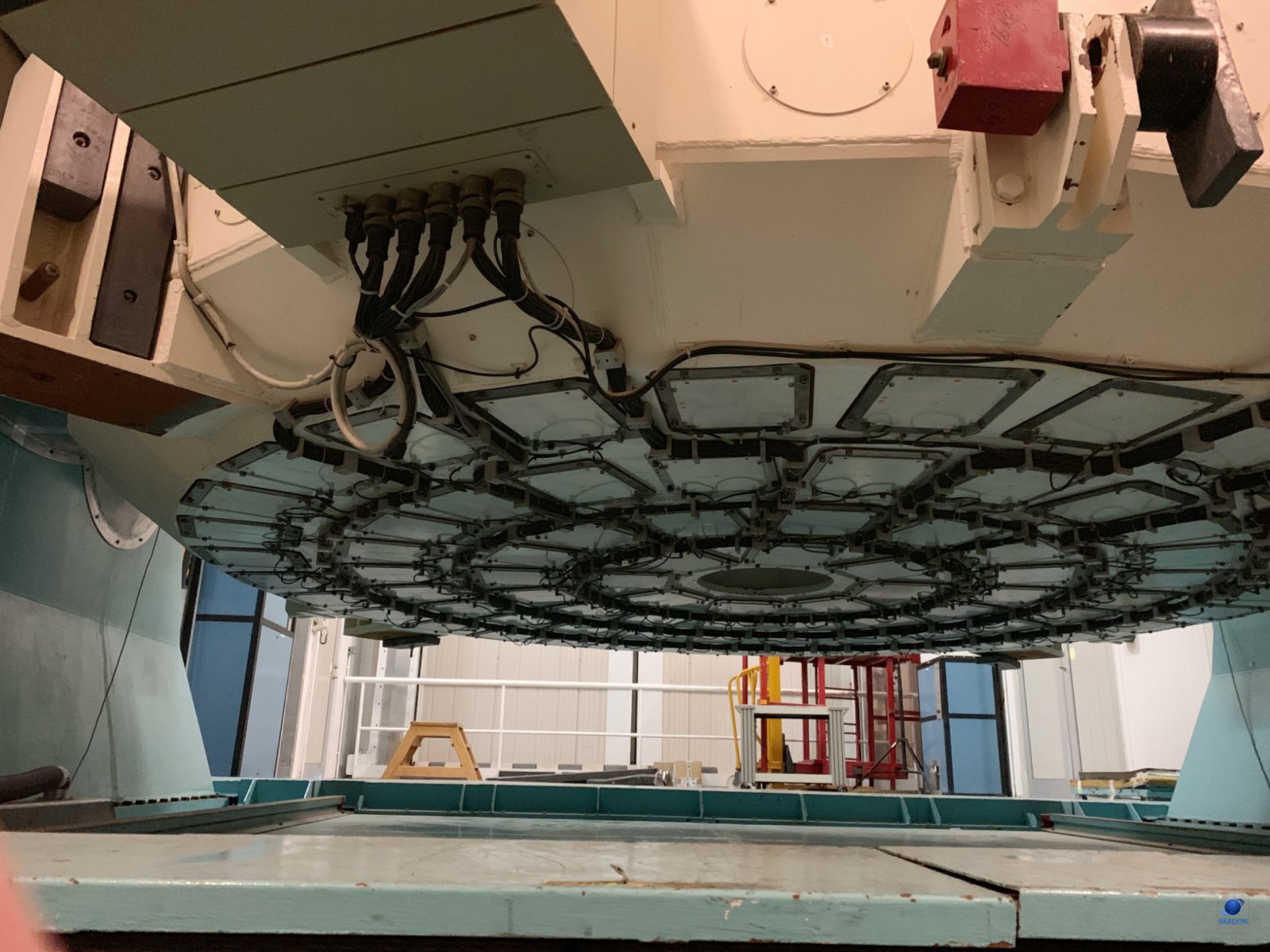

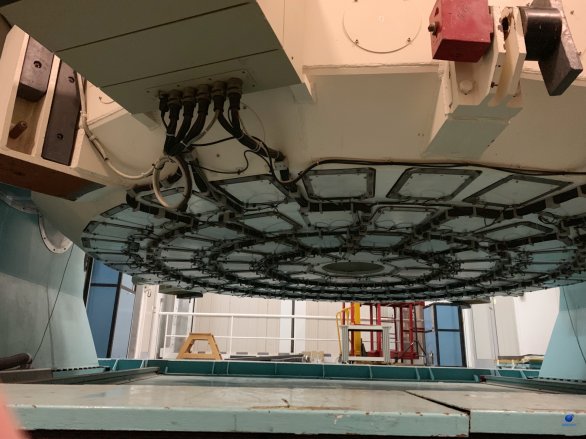

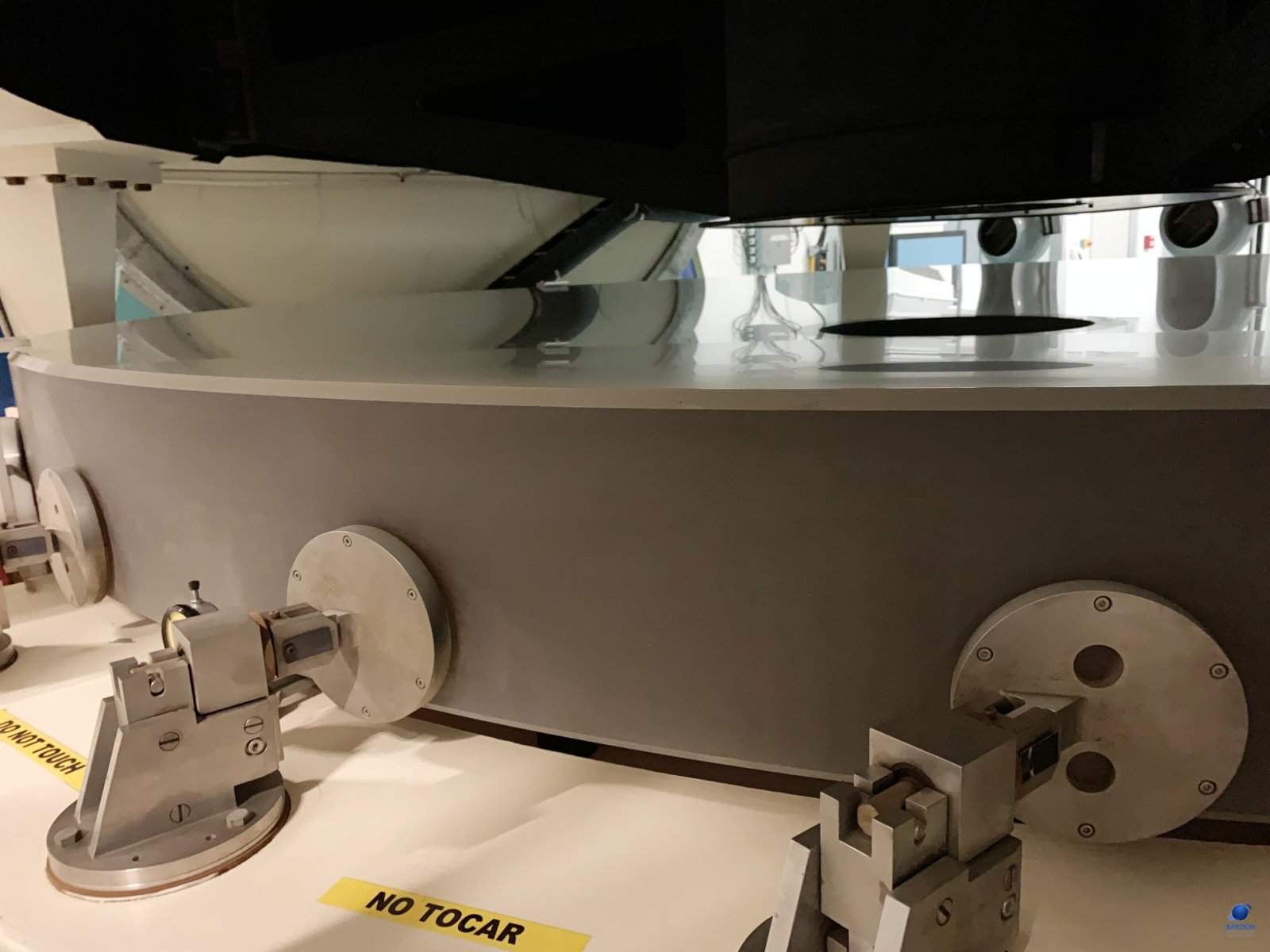

Aktivní optika byla skutečnou revolucí v astronomii, protože primární zrcadlo vyrobené z materiálu Zerodur (lithium-aluminosilikátová sklokeramika) je flexibilní. Prakticky zrcadlo leží na 75 aktivních podporách, které umožňují pohyb ve třech osách. Poloha sekundárního zrcadla je také aktivně ovládána ve třech směrech. Tvar obou zrcadel je během pozorování aktivně nastavován akčními prvky řídícím počítačem na základě speciálního snímače obrazu (analyzátor obrazu).

Důvodem instalace aktivní optiky je omezení chvění obrazu zapřičiněného turbulencí atmosféry. Principy a zkušenosti s konstrukcí aktivní optiky byly převzaty pro stavbu Very Large Telescope (VLT) na Cerro Paranal a budou použity i na Extremely Large Telescope (ELT).

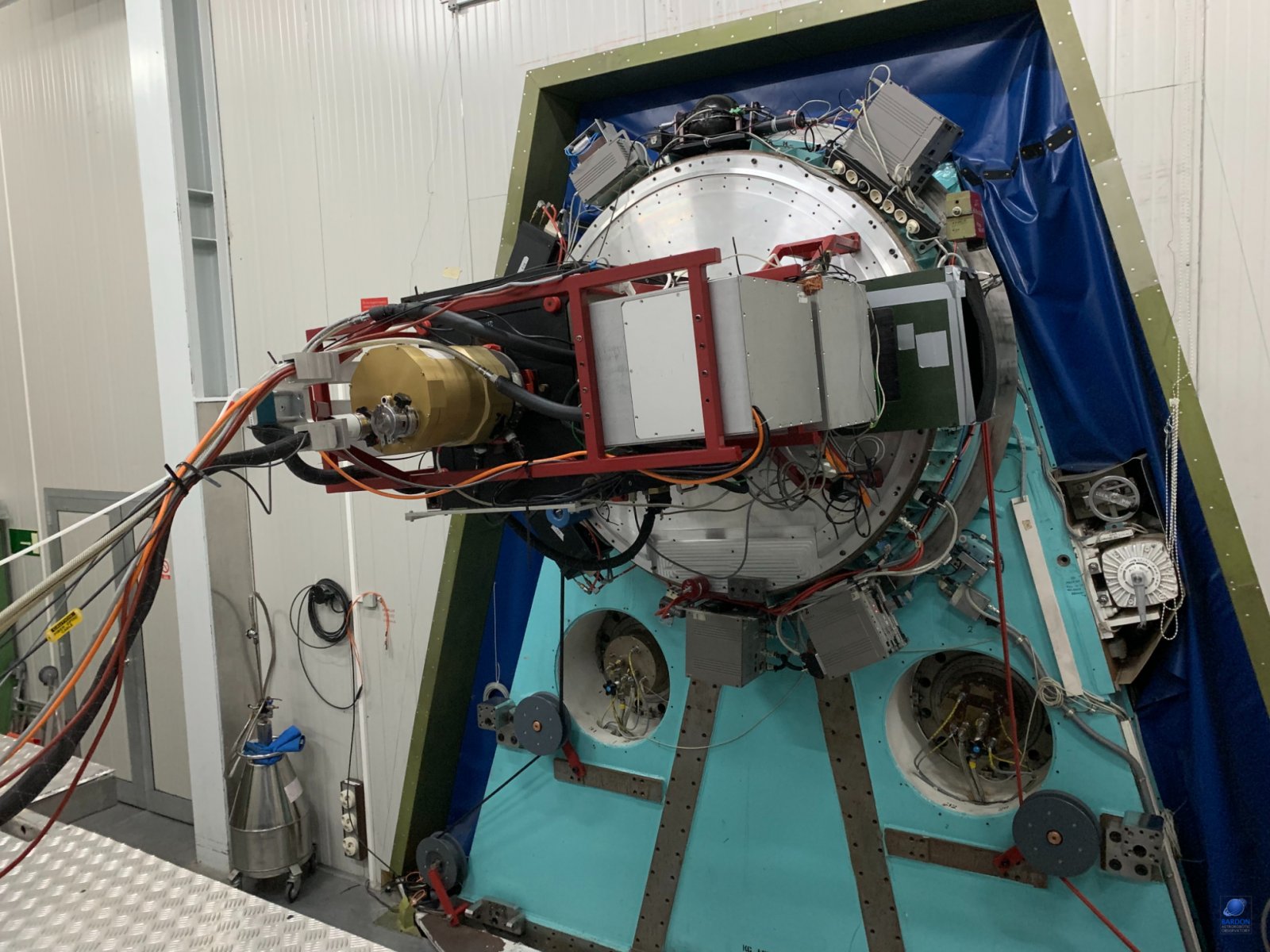

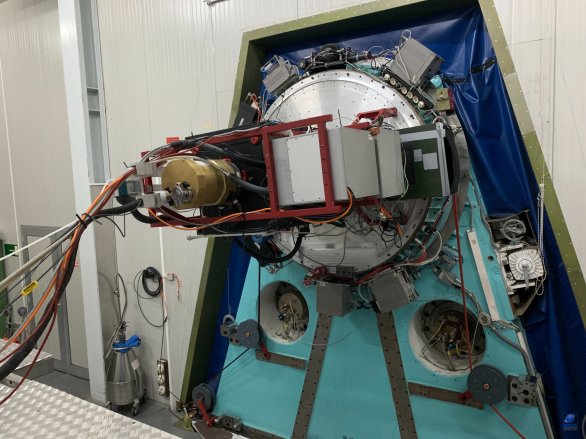

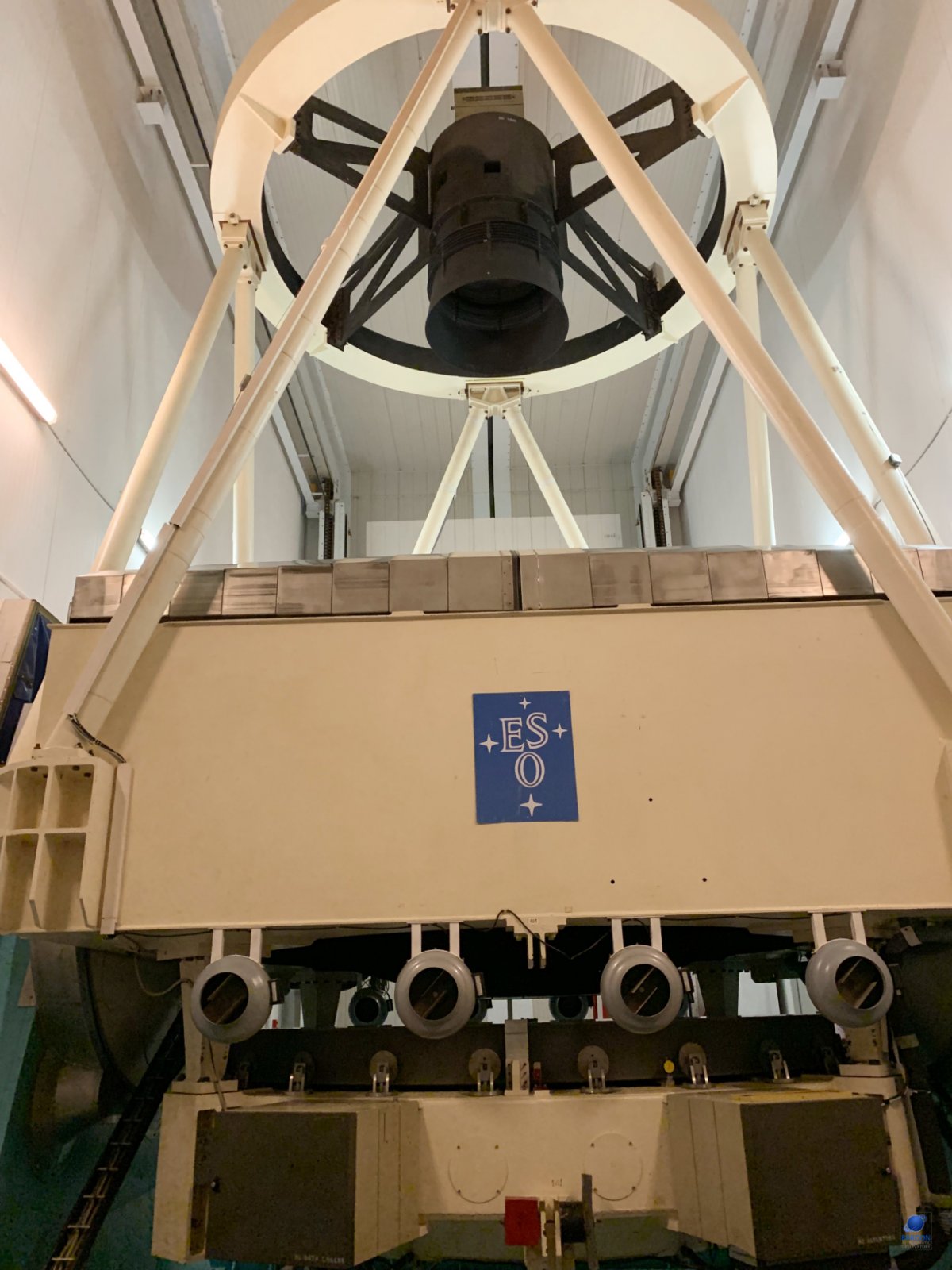

Příhradová konstrukce tubusu dalekohledu je instalována na alt-azimutální montáži. Konstrukční výhody takového řešení jsou zřejmé. Jde hlavně o hmotnost a jednodušší výrobu, obzvláště pro podstatně větší průměry zrcadel. Alt/Az montáž je „jednoduchá”, ale vzhledem ke stáčení obrazového pole oproti paralaktické montáži musí být použit derotátor. Velmi lidově to popíši asi takto - derotátor je velmi precizně vyrobený „okulárový” výstup dalekohledu, který řídí počítač a otáčí kamerou tak, aby na snímku byly hvězdy zobrazeny jako „tečky” a ne „čárky”.

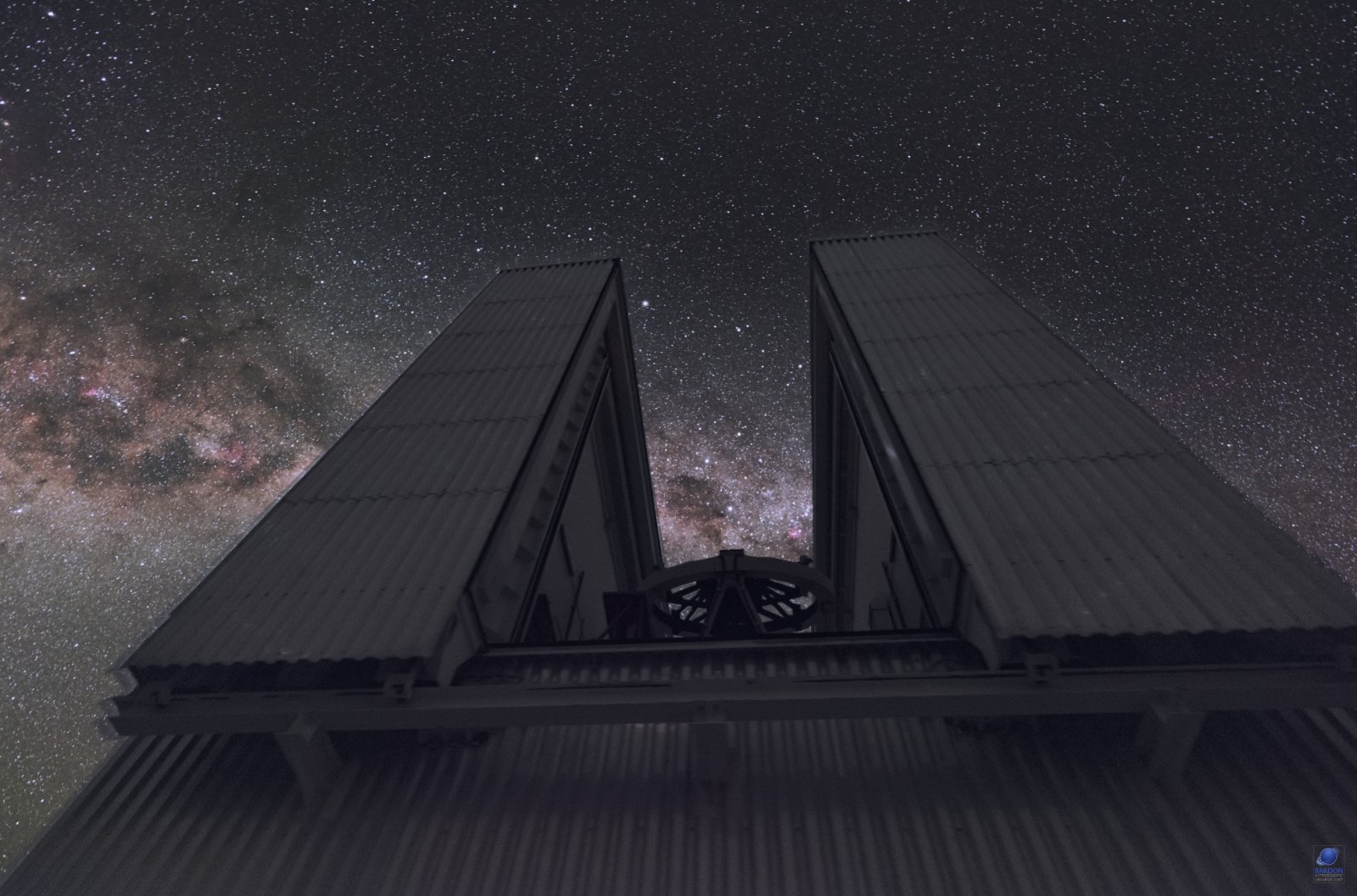

Kopule dalekohledu, pokud to tak lze pojmenovat, je osmiboká a opět to byl technologický průlom v konstrukci. Hlavním důvodem relativně malé kopule je systém větracích klapek, které zajišťují nejen kompletní větrání, ale i plynulé směřování proudění vzduchu přes zrcadlo. Tím se snižují turbulence a výsledný efekt vede k ostřejším obrazům. V podstatě to už není klasická kopule, ale kryt dalekohledu.
Pozoruhodností celé konstrukce je to, že se kopule otáčí zároveň s dalekohledem. Uvnitř je místo pouze pro vertikální pohyb dalekohledu, nikoliv pro horizontální.

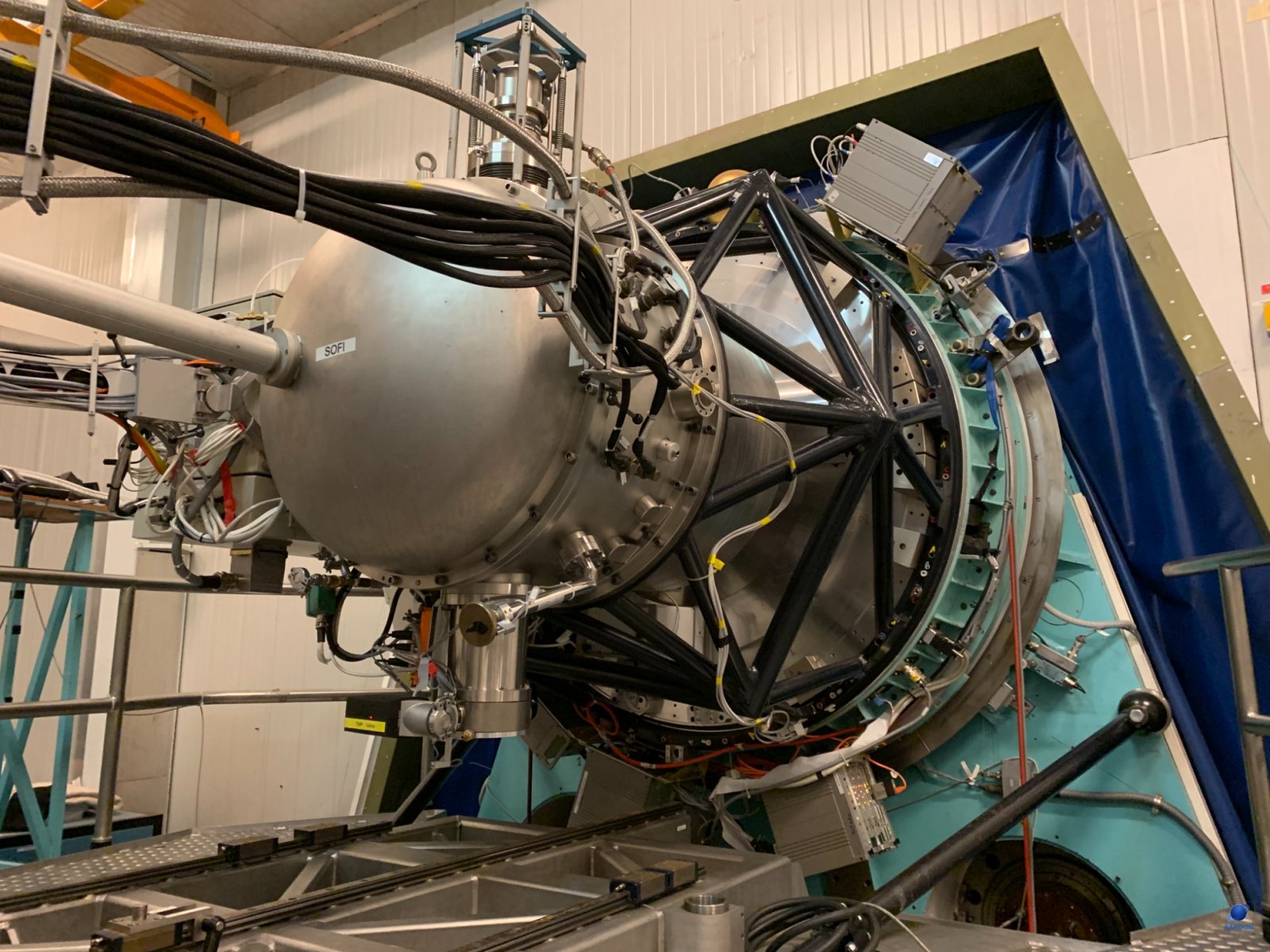

Instalovaných vědeckých přístrojů je více, ale já bych si dovolil připomenout jeden, který mne velmi zaujal. Infračervený spektrograf a kamera - SOFI. Kompletní název je sloučenina „hromady zkratek a souvislostí”. Tak tedy SOFI = Son OF ISAAC, přičemž ISAAC = Infrared Spectrometer And Array Camera. Popis tohoto přístroje jde nad rámec seriálu, ale pokud má někdo zájem o více informací, tak zde je odkaz: https://www.eso.org/public/teles-instr/lasilla/ntt/sofi/

Celá konstrukce observatoře NTT je monumentální a stejně jako v případě MPG, tak i zde konstruktéři přemýšleli hlavou a po „zádech” budovy vybudovali servisní rampu, ze které je možné snadno a jednoduše vyjmout zrcadlo určené každé tři roky k pokovení odrazné plochy. Zároveň byly pod nájezdovou rampou umístěny výkonové zdroje, a tak odpadní teplo neruší dalekohled v pozorování.

Příště: Dalekohled a čokoláda
